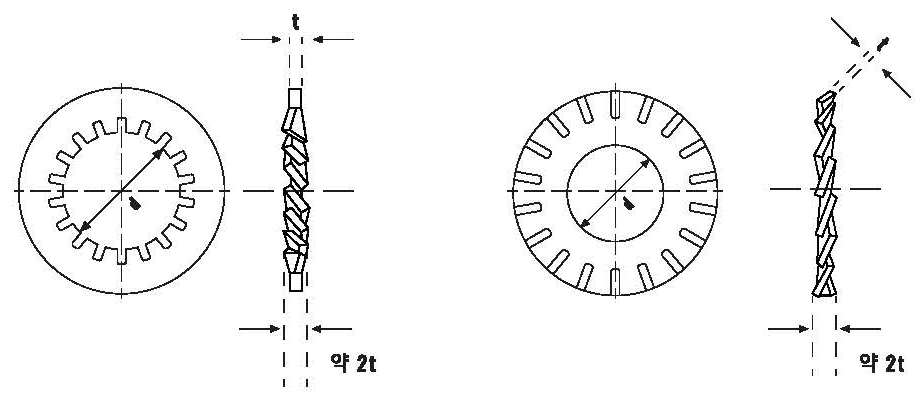

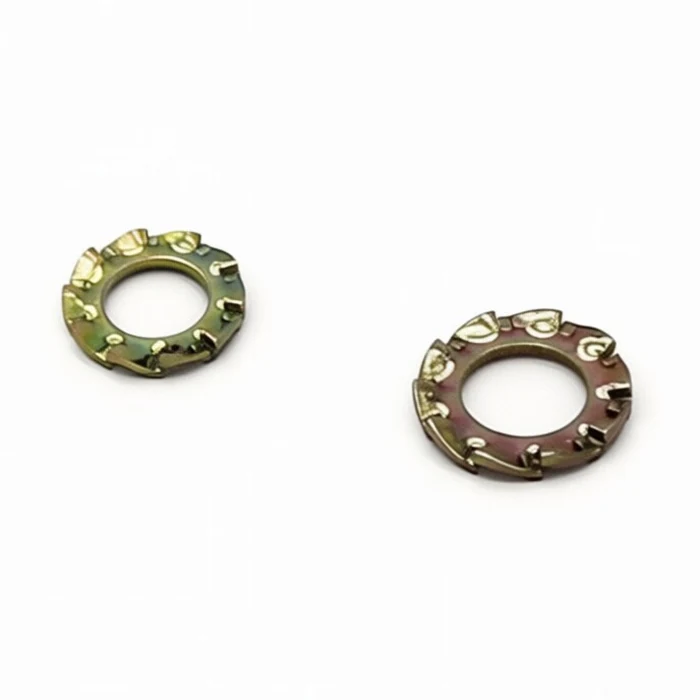

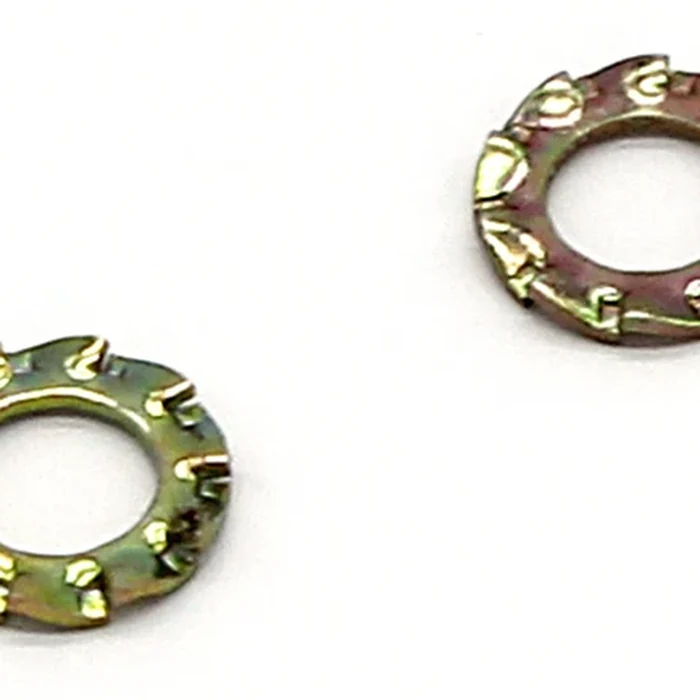

▲ 겹친 이붙이 와셔 도면 · d 내경 · D 외경 · t 두께(장착 두께 약 2t)
※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.
| 내치형 ↕ | 외치형 ↕ | d 내경 기준+허용차 ↕ | D 외경 기준+허용차 ↕ | t 두께 기준+허용차 ↕ |
|---|---|---|---|---|
| 3 | 3 | 3.05+0.30 | 6±0.24 | 0.4±0.03 |
| 4 | 4 | 4.1+0.30 | 8±0.29 | 0.5±0.03 |
| 5 | 5 | 5.1+0.30 | 9.2±0.29 | 0.6±0.03 |
| 6 | 6 | 6.1+0.360 | 11±0.35 | 0.7±0.03 |
| 8 | 8 | 8.2+0.360 | 14±0.35 | 0.8±0.03 |
| 10 | 10 | 10.2+0.430 | 18±0.35 | 0.9±0.03 |
| 12 | 12 | 12.3+0.430 | 20±0.42 | 1±0.04 |
| 14 | 14 | 14.3+0.430 | 24±0.42 | 1.1±0.04 |
| 16 | 16 | 16.3+0.430 | 26±0.42 | 1.2±0.04 |
| 18 | 18 | 18.5+0.520 | 30±0.42 | 1.4±0.04 |
| 20 | 20 | 20.5+0.520 | 32.5±0.5 | 1.4±0.04 |
| 22 | 22 | 22.5+0.520 | 35±0.5 | 1.5±0.05 |
| 24 | 24 | 24.5+0.520 | 38±0.5 | 1.5±0.05 |
