Washer · KS B 1325 · JIS B 1255

이붙이 와셔

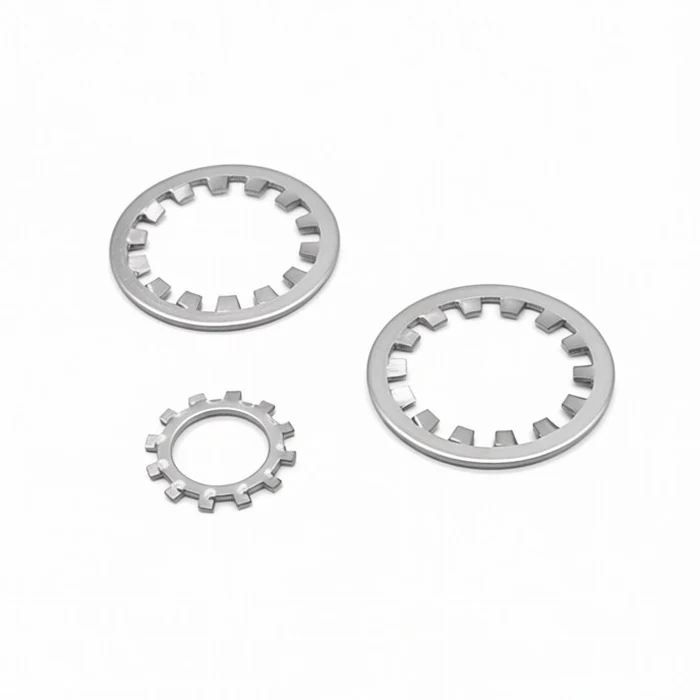

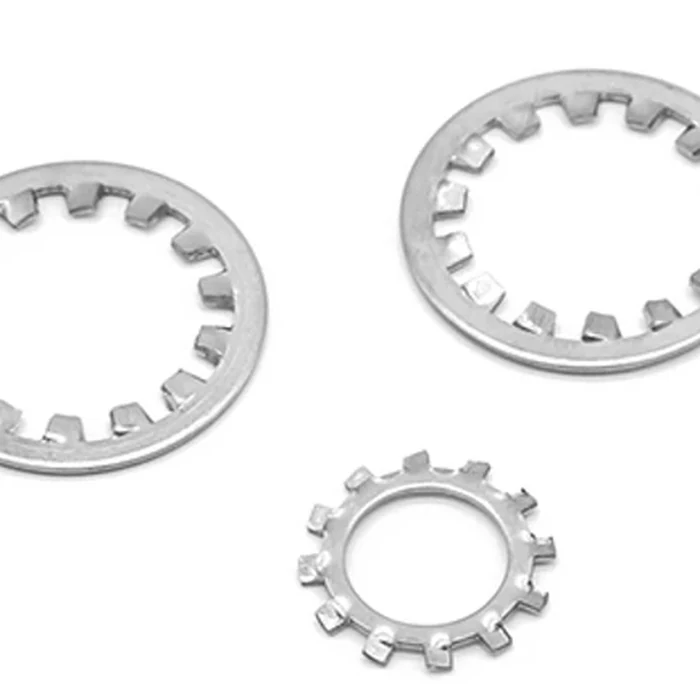

Tooth Lock Washer

유형 내치형 · 외치형 · 특수 내치형 규격 2 ~ 1" (인치 겸용) 재질 스프링강 · SPCC · STS304 경도 HRC 40~50 표준 KS B 1325 · JIS B 1255

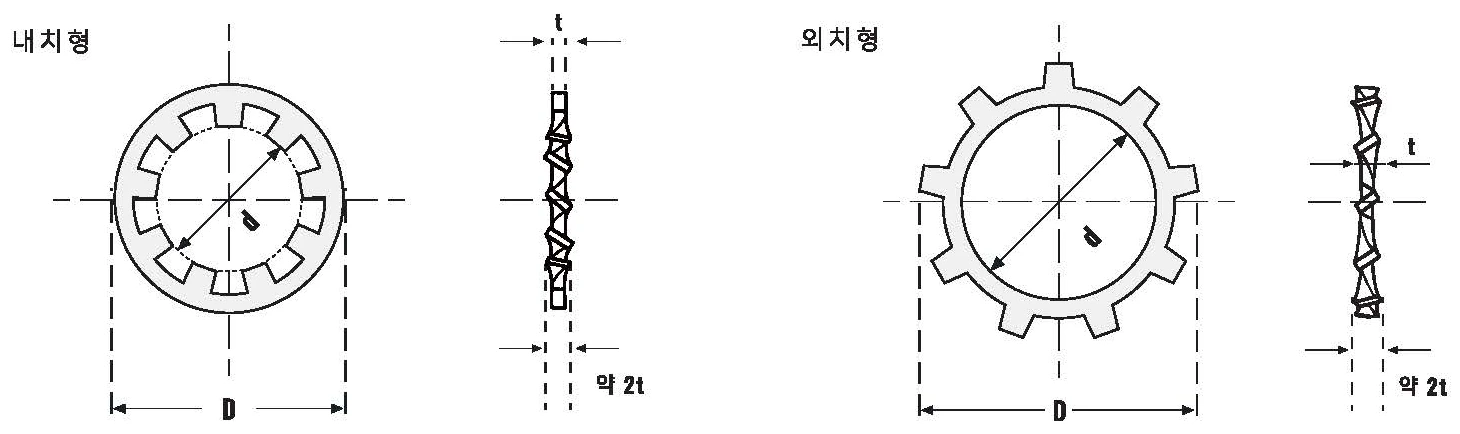

이붙이 와셔 도면 — 내치형·외치형, d 내경, D 외경, t 두께(장착 약 2t)

▲ 이붙이 와셔 도면 · 좌 내치형 / 우 외치형 · d 내경 · D 외경 · t 두께(장착 두께 약 2t)

※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.

규격표 (단위 mm · 열 제목 클릭 정렬)

🔍

이붙이 와셔 (내치형 · 외치형)

내치형 ↕	외치형 ↕	d 내경 기준+허용차 ↕	D 외경 기준+허용차 ↕	t 두께 기준+허용차 ↕
2	2	2.2+0.20	4.80−0.3	0.3±0.025
2.3 *	2.3	2.5+0.20	5.30−0.3	0.3±0.025
2.5 *	2.5	2.7+0.20	5.70−0.3	0.3±0.025
3	3	3.2+0.20	6.50−0.4	0.45±0.035
3.5	3.5	3.7+0.20	7.50−0.4	0.45±0.035
4	4	4.3+0.20	8.50−0.4	0.45±0.035
4.5 *	4.5	4.8+0.20	9.50−0.4	0.5±0.035
5	5	5.3+0.20	100−0.4	0.6±0.04
6	6	6.4+0.30	110−0.5	0.6±0.04
7	-	7.4+0.30	130−0.5	0.8±0.05
8	8	8.4+0.30	150−0.5	0.8±0.05
3/8 *	3/8	9.8+0.30	17.50−0.5	0.9±0.05
10	10	10.5+0.40	18+0.50	0.9±0.05
7/16 *	7/16	11.4+0.40	19.50−0.6	0.9±0.05
12	12	12.5+0.40	210−0.6	1±0.055
1/2 *	1/2	13+0.40	22.50−0.6	1±0.055
14 *	14	14.5+0.40	230−0.6	1±0.055
16	16	16.5+0.40	260−0.6	1.2±0.065
18 *	18	19+0.50	290−0.6	1.2±0.065
3/4 *	3/4	19.6+0.50	320−0.8	1.2±0.07
20	20	21+0.50	320−0.8	1.4±0.07
22 *	22	23+0.50	350−0.8	1.4±0.08
24	24	25+0.50	380−0.8	1.6±0.08
1"	1"	26+0.50	410−0.8	1.6±0.08

검색 결과가 없습니다.

※ 재질 스프링강, SPCC, STS304 · 경도 HRC 40~50 · 표면처리 아연 천연색 도금, 아연백색도금 · *=주문에 의한 생산 가능 · t는 소재 두께(장착 두께 약 2t) · 잇발수는 표준 표시로 증감 가능 · 기준 KS B 1325 / JIS B 1255 · 단위 mm

특수 이붙이 와셔 (내치형)

SIZE NO ↕	d 내경 기준+허용차 ↕	D 외경 기준+허용차 ↕	t 두께 기준+허용차 ↕
1811	1.9+0.20	4.5±0.1	0.25±0.025
6301	6.6±0.15	10.2±0.2	0.5±0.03
9101	9.1+0.30	16.50−0.4	0.9±0.05
9102	9.1+0.30	14.80−0.5	0.5±0.03
9103	9.4±0.15	12.9±0.15	0.5±0.03
9501	9.9+0.3−0.2	17.3+0.2−0.5	0.9±0.05
12002	12.2+0.2−0.1	15.2+0.50	0.5±0.03
13001	13.1±0.2	16.3±0.25	0.6±0.04
28601	29.1+1.00	46.50−0.8	1.6±0.07

검색 결과가 없습니다.

※ 재질 스프링강 또는 SPCC · 경도 HRC 40~50 · 표면처리 아연 천연색 도금, 아연백색도금, 인산염피막(A.C.P) · 단위 mm
