Washer · JIS B 1255

내외치 와셔

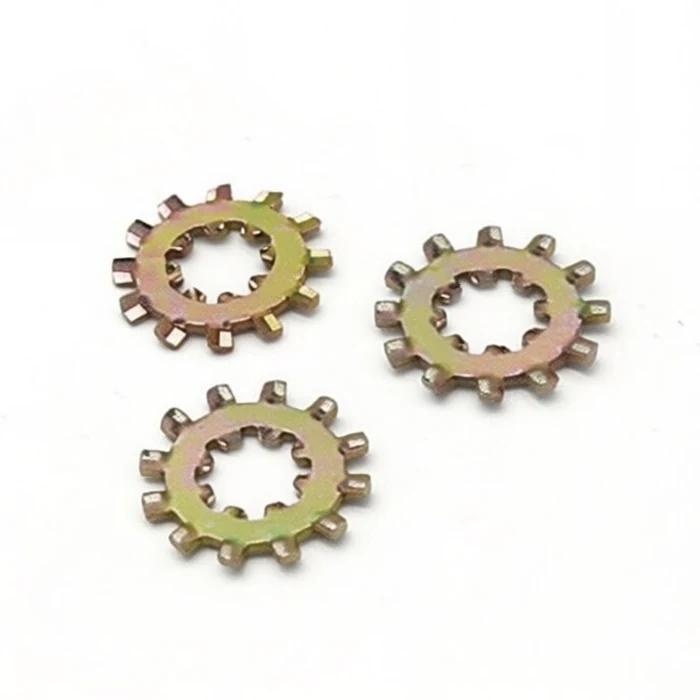

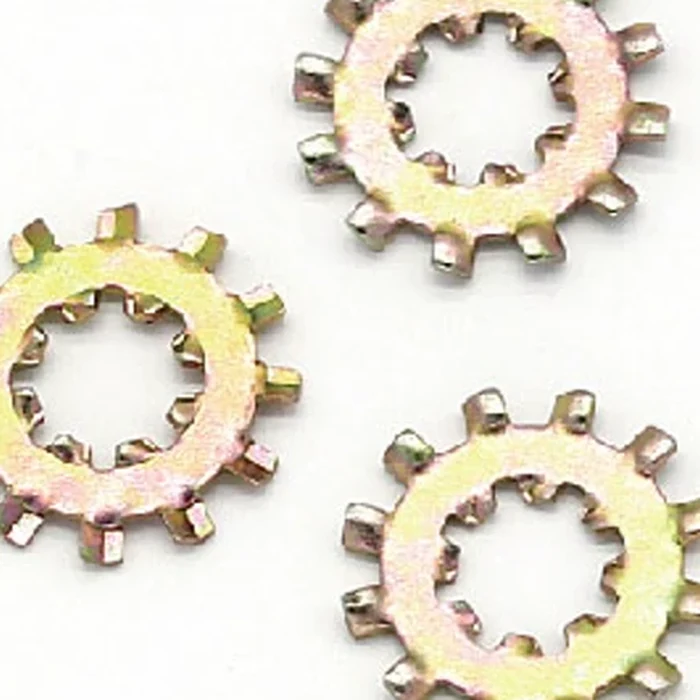

External-Internal Tooth Lock Washer (ABW)

유형 내치+외치 일체형 규격 ABW 4 ~ 16 (미터·인치) 재질 스프링강 · SPCC 경도 HRC 40~50 표준 JIS B 1255

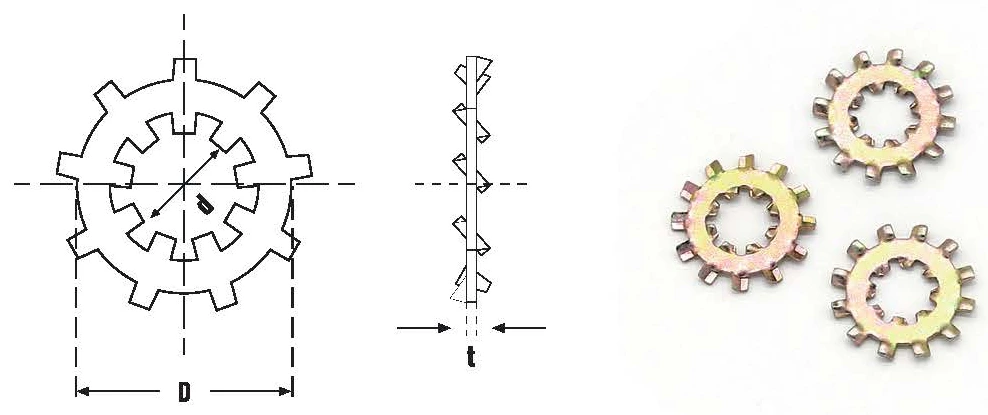

▲ 내외치 와셔 도면 · d 내경 · D 외경 · t 두께(장착 두께 약 2t)

※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.

규격표 (단위 mm · 열 제목 클릭 정렬)

🔍

호칭	적용하는 나사경		치수 기준+허용차			잇발수
호칭	미터 ↕	인치 ↕	d 내경 ↕	D 외경 ↕	t 두께 ↕	내치형 ↕	외치형 ↕
ABW 4	4	-	4.3+0.20	150−0.5	0.6±0.04	8	12
ABW 4.5	4.5	-	4.8+0.20	150−0.5	0.6±0.04	8	12
ABW 5	5	-	5.3+0.20	150−0.5	0.6±0.04	8	12
ABW 5.5	5.5	-	5.8+0.20	17.50−0.5	0.8±0.05	9	12
ABW 6	6	-	6.4+0.30	17.50−0.5	0.8±0.05	9	12
ABW 8	8	-	8.4+0.30	22.50−0.5	0.9±0.05	9	12
ABW 3/8	-	3/8	9.8+0.30	260−0.6	1±0.055	9	14
ABW 10	10	-	10.5+0.40	260−0.6	1±0.055	9	14
ABW 7/16	-	7/16	11.4+0.40	290−0.6	1±0.055	10	14
ABW 12	12	-	12.5+0.40	290−0.6	1±0.055	10	14
ABW 1/2	-	1/2	13+0.40	320−0.8	1.2±0.065	10	14
ABW 14	14	-	14.5+0.40	320−0.8	1.2±0.065	10	14
ABW 16	16	5/8	16.5+0.40	350−0.8	1.4±0.07	12	16

검색 결과가 없습니다.

※ 재질 스프링강 또는 SPCC · 경도 HRC 40~50 · 표면처리 아연 천연색 도금, 아연백색도금 · t는 소재 두께 · 잇발수는 표준 표시로 증감 가능 · 기준 JIS B 1255 · 단위 mm
