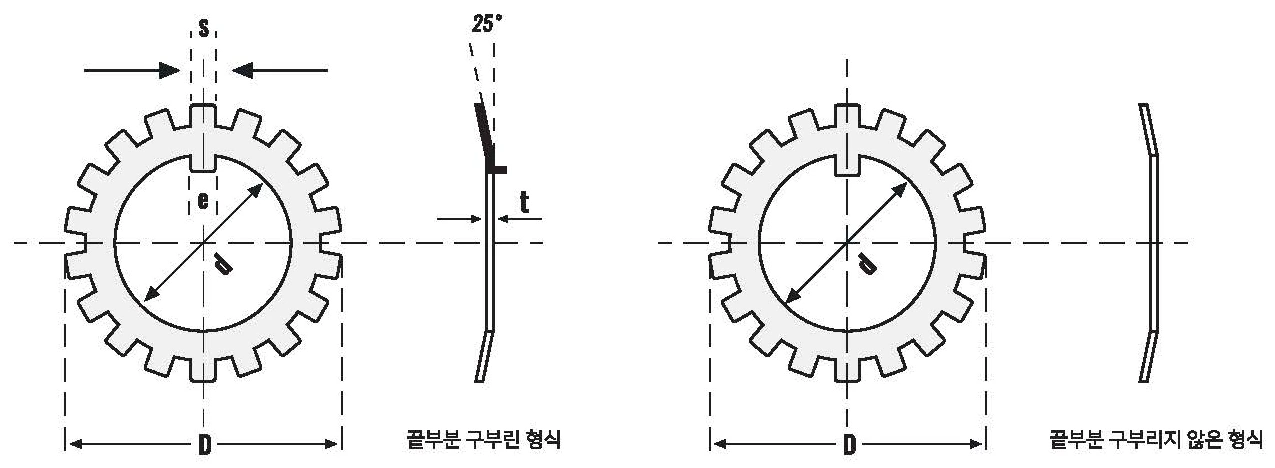

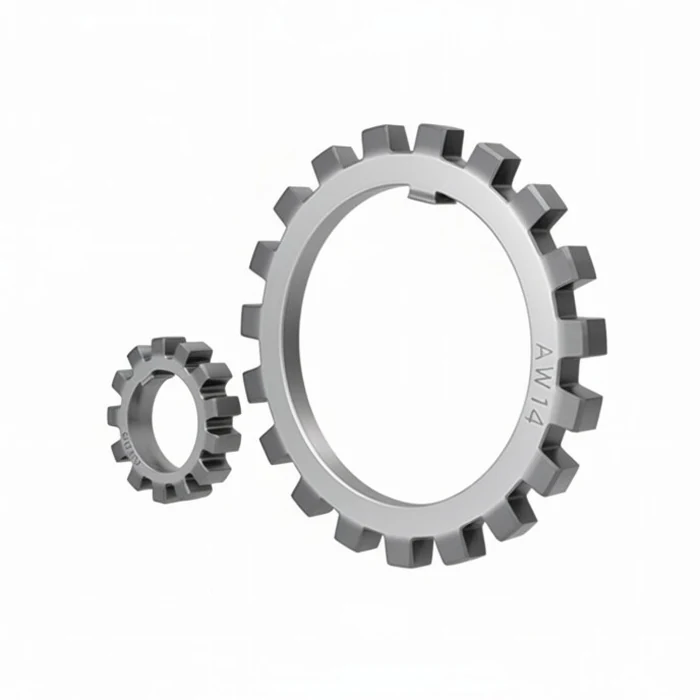

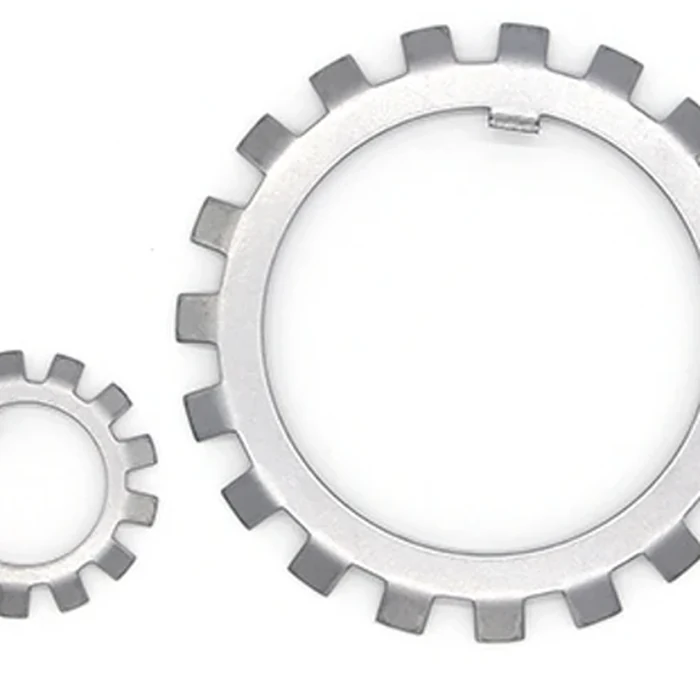

▲ 로크와셔 도면 · d 내경 · D 외경 · t 두께 · S · e · 좌 끝부분 구부린 형식 / 우 구부리지 않은 형식
※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.
| 호칭 (Order No.) ↕ | d 내경 ↕ | D 외경 ↕ | t 두께 ↕ | S ↕ | e ↕ |
|---|---|---|---|---|---|
| AW 00 | 10 | 21 | 1 | 3 | 3 |
| AW 01 | 12 | 25 | 1 | 3 | 3 |
| AW 02 | 15 | 28 | 1 | 4 | 4 |
| AW 03 | 17 | 32 | 1 | 4 | 4 |
| AW 04 | 20 | 36 | 1 | 4 | 4 |
| AW 05 | 25 | 42 | 1.2 | 5 | 5 |
| AW 06 | 30 | 49 | 1.2 | 5 | 5 |
| AW 07 | 35 | 57 | 1.2 | 5 | 6 |
| AW 08 | 40 | 62 | 1.2 | 6 | 6 |
| AW 09 | 45 | 69 | 1.2 | 6 | 6 |
| AW 10 | 50 | 74 | 1.2 | 6 | 6 |
| AW 11 | 55 | 81 | 1.2 | 7 | 8 |
| AW 12 | 60 | 86 | 1.5 | 7 | 8 |
| AW 13 | 65 | 92 | 1.5 | 7 | 8 |
| AW 14 | 70 | 98 | 1.5 | 8 | 8 |
| AW 15 | 75 | 104 | 1.5 | 8 | 8 |
| AW 16 | 80 | 112 | 1.8 | 8 | 10 |
| AW 17 | 85 | 119 | 1.8 | 8 | 10 |
| AW 18 | 90 | 126 | 1.8 | 10 | 10 |
| AW 19 | 95 | 133 | 1.8 | 10 | 10 |
| AW 20 | 100 | 142 | 1.8 | 10 | 12 |
| AW 21 | 105 | 145 | 1.8 | 12 | 12 |
| AW 22 | 110 | 154 | 1.8 | 12 | 12 |
| AW 23 | 115 | 159 | 2 | 12 | 12 |
| AW 24 | 120 | 164 | 2 | 12 | 14 |
| AW 25 | 125 | 170 | 2 | 12 | 14 |
| AW 26 | 130 | 175 | 2 | 12 | 14 |
| AW 27 | 135 | 185 | 2 | 14 | 14 |
| AW 28 | 140 | 192 | 2 | 14 | 16 |
| AW 29 | 145 | 202 | 2 | 14 | 16 |
| AW 30 | 150 | 205 | 2 | 14 | 16 |
| AW 31 | 155 | 212 | 2.5 | 16 | 16 |
| AW 32 | 160 | 217 | 2.5 | 16 | 18 |
| AW 33 | 165 | 222 | 2.5 | 16 | 18 |
| AW 34 | 170 | 232 | 2.5 | 16 | 18 |
| AW 36 | 180 | 242 | 2.5 | 18 | 20 |
| AW 38 | 190 | 252 | 2.5 | 18 | 20 |
| AW 40 | 200 | 262 | 2.5 | 18 | 20 |
