ET 홀더

ET Holder

유형 ET 홀더 규격 ETH 0.6 ~ 12 용도 전자부품 리드 성형·정렬 비고 규격·재질 문의

전자부품의 리드(단자)를 성형하거나 부품을 정렬하는 공정에서 부품을 잡아 고정하는 홀더 지그류입니다. 함께 쓰는 ET 스탠드·스택과 세트로 구성해 사용합니다. 규격·치수는 아래 규격표에서 확인할 수 있습니다.

※ 표에 없는 규격·비규격 제작은 문의 바랍니다.

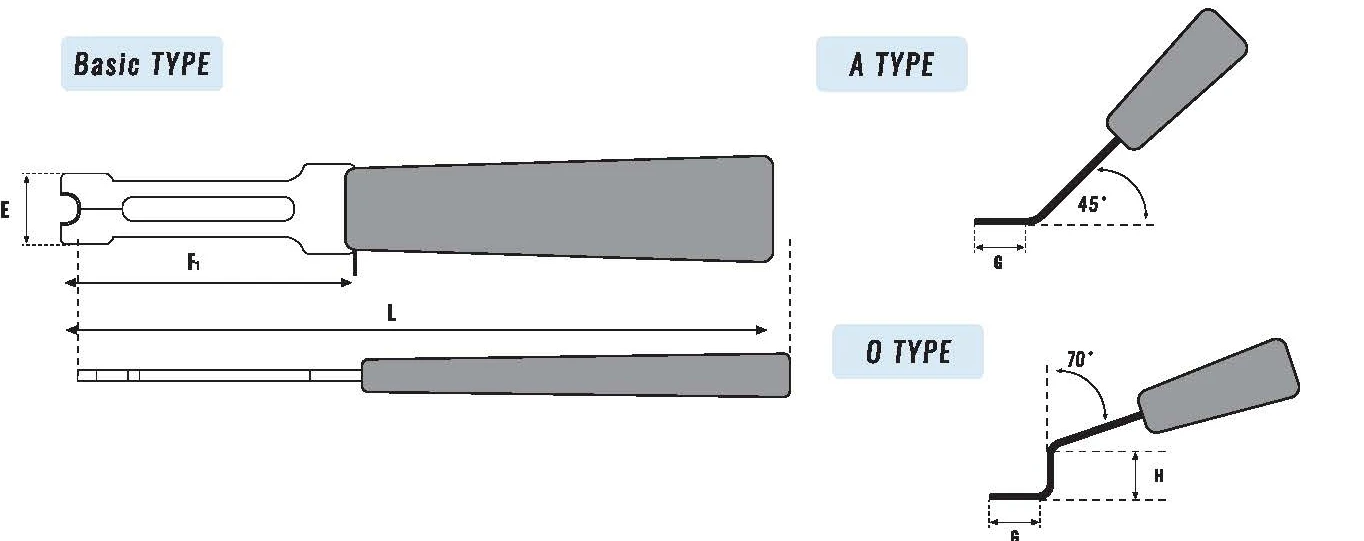

▲ ET 홀더 도면

규격표 (단위 mm)

적용 E형 멈춤링 SIZE No.	내경	외경	판두께	ET 홀더 SIZE No.	L	F₁	E	G	H
ETW 0.6	0.6	1.5	0.2	ETH 0.6	123	39	3.6	12	5
ETW 0.7	0.67	2	0.2	ETH 0.7	123	39	3.6	12	5
ETW 0.8	0.8	2	0.2	ETH 0.8	123	39	3.6	12	5
ETW 1	0.98	2.8	0.2	ETH 1	123	39	5	12	5
ETW 1.2	1.2	3	0.3	ETH 1.2	122	38	7	8	8
ETW 1.5	1.5	4	0.4	ETH 1.5	122	38	7	8	8
ETW 1.9	1.9	4.5	0.4	ETH 1.9	122	38	7	8	8
ETW 2	2	5	0.4	ETH 2	124	40	10	10	8
ETW 2.3	2.3	6	0.4	ETH 2.3	124	40	10	10	8
ETW 2.3〈D〉	2.3	6	0.6	ETH 2.3〈D〉	124	40	10	10	8
ETW 2.5	2.5	6	0.4	ETH 2.5	124	40	10	10	8
ETW 3	3	7	0.6	ETH 3	123	43	12	12	8
ETW 3.2	3.2	7	0.6	ETH 3.2	123	43	12	12	8
ETW 4	4	9	0.6	ETH 4	129	49	18	16	10
ETW 4〈D〉	4	9	0.7	ETH 4	129	49	18	16	10
ETW 5	5	11	0.5	ETH 5	129	49	18	16	10
ETW 5〈D〉	5	11	0.7	ETH 5	129	49	18	16	10
ETW 6	6	12	0.8	ETH 6	154	54	21	18	12
ETW 6〈D〉	6	12	0.7	ETH 6	154	54	21	18	12
ETW 7	7	14	0.8	ETH 7	154	54	21	18	12
ETW 7〈D〉	7	14	0.9	ETH 7	154	54	21	18	12
ETW 8	8	16	0.8	ETH 8	160	60	24	20	14
ETW 8〈D〉	8	16	1	ETH 8	160	60	24	20	14
ETW 9	9	18	0.8	ETH 9	160	60	24	20	14
ETW 9〈D〉	9	18.5	1	ETH 9〈D〉	160	60	24	20	14
ETW 10	10	20	1	ETH 10	163	63	26	23	14
ETW 10〈D〉	10	20	1.2	ETH 10	163	63	26	23	14
ETW 12	12	23	1	ETH 12	165	65	29	26	14
ETW 12〈D〉	12	23	1.2	ETH 12	165	65	29	26	14

※ 적용하는 E형 멈춤링(ETW) 기준 · 단위 mm

표에 없는 규격이 필요하신가요?

비규격·특수 사양은 별도 확인이 필요합니다. 필요한 규격(치수·수량·용도)을 알려주시면 재고·납기와 함께 안내해 드립니다.
