ET 홀더와 함께 쓰는 스탠드·스택 지그류입니다. 전자부품을 정렬해 세우거나 겹쳐 쌓아 공정 간 이동·보관을 돕습니다. 규격·치수는 아래 규격표에서 확인할 수 있습니다.
※ 표에 없는 규격·비규격 제작은 문의 바랍니다.

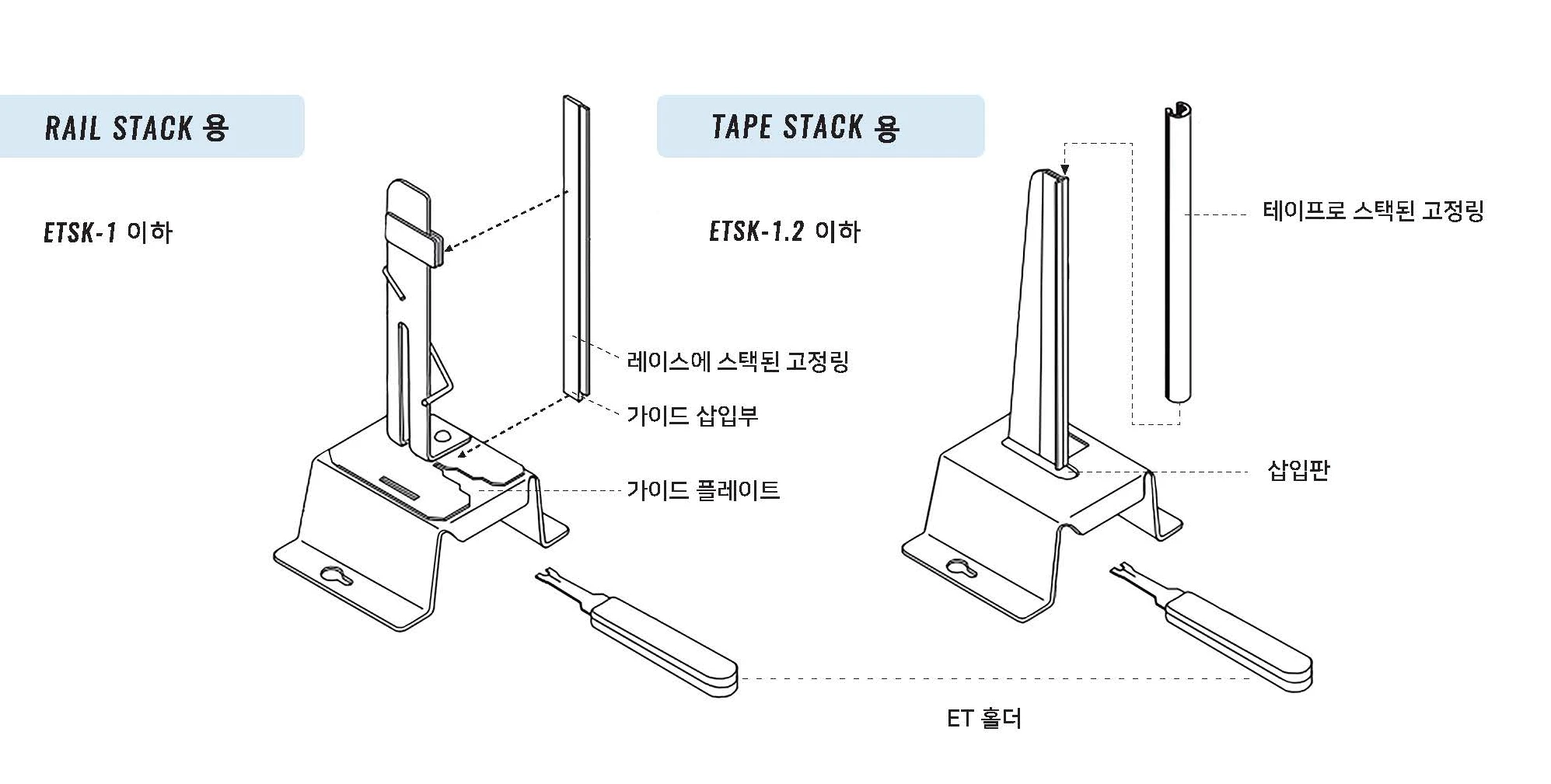

▲ ET 스탠드·스택 도면
| 적용 E형 멈춤링 SIZE No. | 내경 | 외경 | 판두께 | E형 스택 SIZE No. | ET 홀더 SIZE No. | E형 스탠드 SIZE No. |
|---|---|---|---|---|---|---|
| ETW 0.6 | 0.6 | 1.5 | 0.2 | ES 0.6 | ETH 0.6 | ETSK 0.0 |
| ETW 0.7 | 0.67 | 2 | 0.2 | ES 0.7 | ETH 0.7 | ETSK 0.0 |
| ETW 0.8 | 0.8 | 2 | 0.2 | ES 0.8 | ETH 0.8 | ETSK 0.0 |
| ETW 1 | 0.98 | 2.8 | 0.2 | ES 1 | ETH 1 | ETSK 1 |
| ETW 1.2 | 1.2 | 3 | 0.3 | ES 1.2 | ETH 1.2 | ETSK 1.2 |
| ETW 1.5 | 1.5 | 4 | 0.4 | ES 1.5 | ETH 1.5 | ETSK 1.5 |
| ETW 1.9 | 1.9 | 4.5 | 0.4 | ES 1.9 | ETH 1.9 | ETSK 1.9 |
| ETW 2 | 2 | 5 | 0.4 | ES 2 | ETH 2 | ETSK 2 |
| ETW 2.3 | 2.3 | 6 | 0.4 | ES 2.3 | ETH 2.3 | ETSK 2.3 |
| ETW 2.3〈D〉 | 2.3 | 6 | 0.6 | ES 2.3〈D〉 | ETH 2.3〈D〉 | ETSK 2.3〈D〉 |
| ETW 2.5 | 2.5 | 6 | 0.4 | ES 2.5 | ETH 2.5 | ETSK 2.5 |
| ETW 3 | 3 | 7 | 0.6 | ES 3 | ETH 3 | ETSK 3 |
| ETW 3.2 | 3.2 | 7 | 0.6 | ES 3.2 | ETH 3.2 | ETSK 3.2 |
| ETW 4 | 4 | 9 | 0.6 | ES 4 | ETH 4 | ETSK 4 |
| ETW 4〈D〉 | 4 | 9 | 0.7 | ES 4〈D〉 | ETH 4 | ETSK 4 |
| ETW 5 | 5 | 11 | 0.5 | ES 5 | ETH 5 | ETSK 5 |
| ETW 5〈D〉 | 5 | 11 | 0.7 | ES 5〈D〉 | ETH 5 | ETSK 5 |
| ETW 6 | 6 | 12 | 0.8 | ES 6 | ETH 6 | ETSK 6 |
| ETW 6〈D〉 | 6 | 12 | 0.7 | ES 6〈D〉 | ETH 6 | ETSK 6 |
| ETW 7 | 7 | 14 | 0.8 | ES 7 | ETH 7 | ETSK 7 |
| ETW 7〈D〉 | 7 | 14 | 0.9 | ES 7〈D〉 | ETH 7 | ETSK 7 |
| ETW 8 | 8 | 16 | 0.8 | ES 8 | ETH 8 | ETSK 8 |
| ETW 8〈D〉 | 8 | 16 | 1 | ES 8〈D〉 | ETH 8 | ETSK 8 |
| ETW 9 | 9 | 18 | 0.8 | ES 9 | ETH 9 | ETSK 9 |
| ETW 9〈D〉 | 9 | 18.5 | 1 | ES 9〈D〉 | ETH 9〈D〉 | ETSK 9 |
| ETW 10 | 10 | 20 | 1 | ES 10 | ETH 10 | ETSK 10 |
| ETW 10〈D〉 | 10 | 20 | 1.2 | ES 10〈D〉 | ETH 10 | ETSK 10 |
| ETW 12 | 12 | 23 | 1 | ES 12 | ETH 12 | ETSK 12 |
| ETW 12〈D〉 | 12 | 23 | 1.2 | ES 12〈D〉 | ETH 12 | ETSK 12 |
