축에 가공된 홈에 장착해 축 위 부품의 축 방향 이동·이탈을 막는 축용 멈춤링입니다. 규격·치수는 아래 규격표에서 확인할 수 있습니다.
※ 표에 없는 규격·비규격 제작은 문의 바랍니다.

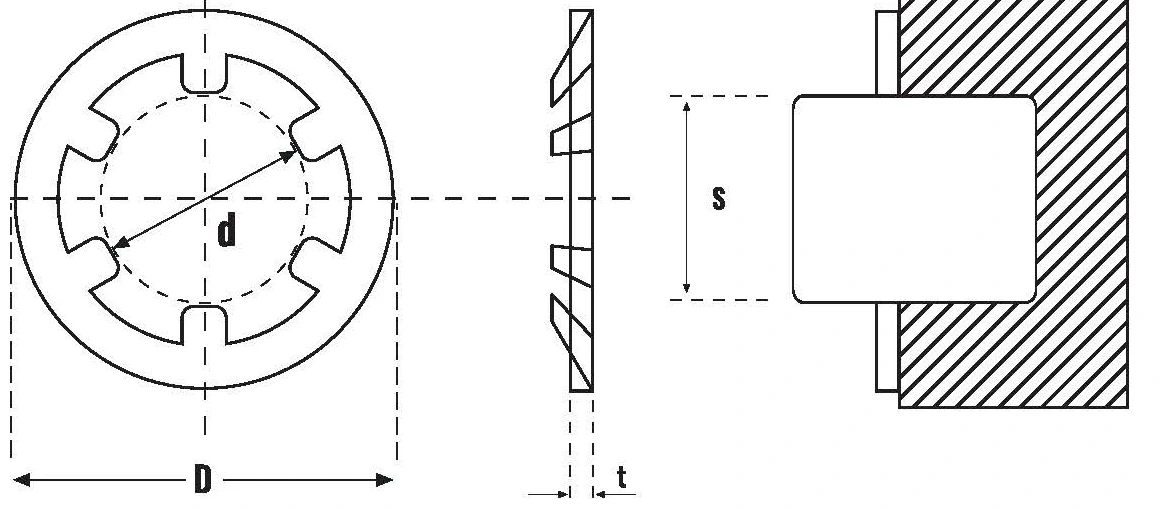

▲ 축용 CS 멈춤링 도면
| SIZE NO. | d 기준치수 | d 허용차 | D 기준치수 | D 허용차 | t 두께 | 잇발수 | 적용 축 S | S 허용차 | 접촉하중 (kgf) |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 1.9 | ±0.05 | 6 | ±0.2 | 0.25 | 3 | 2 | +0.03, 0 | 6 |
| 2.4 | 2.2 | +0.1, 0 | 6.4 | ±0.2 | 0.25 | 3 | 2.4 | ±0.03 | 6 |
| 3 | 2.8 | +0.1, 0 | 8 | ±0.2 | 0.25 | 4 | 3 | ±0.03 | 9 |
| 3.5 | 3.3 | 0, -0.1 | 7.5 | ±0.2 | 0.25 | 4 | 3.5 | ±0.03 | 10 |
| 4 | 3.8 | +0.1, 0 | 9 | ±0.2 | 0.25 | 4 | 4 | ±0.03 | 12 |
| 4.5 | 4.3 | +0.1, 0 | 10 | ±0.2 | 0.25 | 5 | 4.5 | ±0.03 | 14 |
| 5 | 4.8 | +0.1, 0 | 10 | ±0.2 | 0.25 | 5 | 5 | ±0.03 | 16 |
| 6 | 5.8 | +0.1, 0 | 11 | ±0.2 | 0.25 | 5 | 6 | ±0.03 | 18 |
| 8 | 7.8 | +0.1, 0 | 13 | ±0.2 | 0.25 | 5 | 8 | ±0.03 | 21 |
| 10 | 9.8 | +0.1, 0 | 15.4 | ±0.2 | 0.25 | 6 | 10 | ±0.03 | 21 |
| 12 | 11.8 | +0.1, 0 | 17.8 | ±0.3 | 0.4 | 6 | 12 | ±0.03 | 23 |
| 14 | 13.8 | +0.1, 0 | 20.3 | ±0.3 | 0.4 | 6 | 14 | ±0.05 | 23 |
| 16 | 15.8 | +0.1, 0 | 22.8 | ±0.3 | 0.4 | 6 | 16 | ±0.05 | 23 |
| 18 | 17.8 | +0.1, 0 | 25 | ±0.3 | 0.4 | 8 | 18 | ±0.05 | 25 |
