호스를 파이프·니플 등 연결부에 씌운 뒤 둘레를 조여 빠짐과 누설을 막는 체결 밴드입니다. 규격·치수는 아래 규격표에서 확인할 수 있습니다.
※ 표에 없는 규격·비규격 제작은 문의 바랍니다.

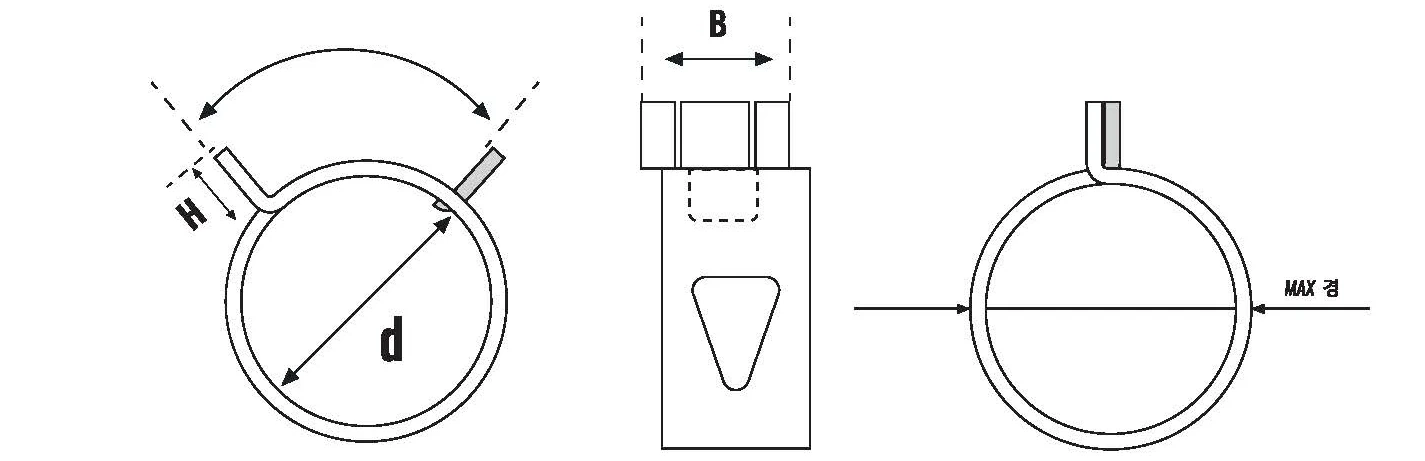

▲ 호스 클램프 도면
| 호칭경 | 재질 | 소재 (T&B) | FREE 경 (d) | MAX 경 | 손잡이 (H) | 표면처리 | 포장수량/봉 |
|---|---|---|---|---|---|---|---|
| ø6.0 | SK5 | 0.6 × 6 | ø5.9 ± 0.2 | ø7.0 | 5 ± 1 | 천연색3가 | 5,000 |
| ø7.0 | SK5 | 0.6 × 6 | ø6.8 ± 0.2 | ø8.0 | 5 ± 1 | 백색3가 | 5,000 |
| ø8.0 | SK5 | 0.6 × 6 | ø7.8 ± 0.2 | ø9.5 | 5.5 ± 1 | 천연색3가 | 5,000 |
| ø9.0 | SK5 | 0.8 × 8 | ø8.8 ± 0.2 | ø10.5 | 6 ± 1 | 천연색3가 | 2,000 |
| ø10.0 | SK5 | 0.8 × 8 | ø9.7 ± 0.2 | ø11.5 | 6.5 ± 1 | 천연색3가 | 2,000 |
| ø11.0 | SK5 | 0.8 × 8 | ø10.8 ± 0.2 | ø13.0 | 5 ± 1 | 천연색3가 | 2,000 |
| ø12.0 | SK5 | 0.8 × 8 | ø12.8 ± 0.2 | ø14.5 | 6.5 ± 1 | 천연색3가 | 2,000 |
| ø13.0 | SK5 | 0.9 × 10 | ø12.9 ± 0.2 | ø16.0 | 5.5 ± 1 | 천연색3가 | 1,000 |
| ø14.0 | S50C | 1.0 × 10 | ø14.0 ± 0.2 | ø17.3 | 6.5 ± 1 | 흑착색 or 천연색3가 | 1,000 |
| ø15.5 | SK5 | 1.0 × 12 | ø15.5 ± 0.2 | ø18.2 | 8.5 ± 1 | 천연색3가 | 1,000 |
