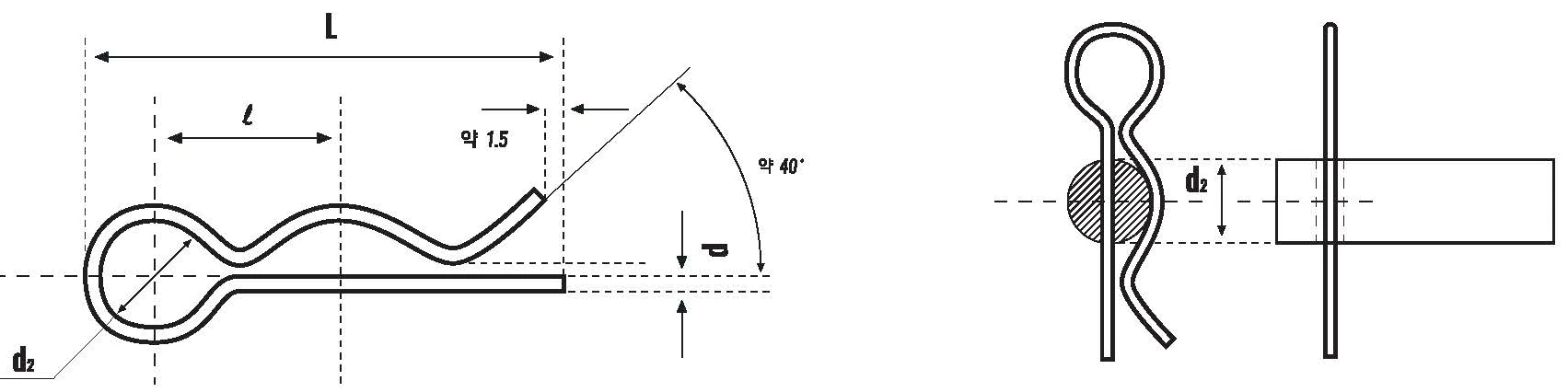

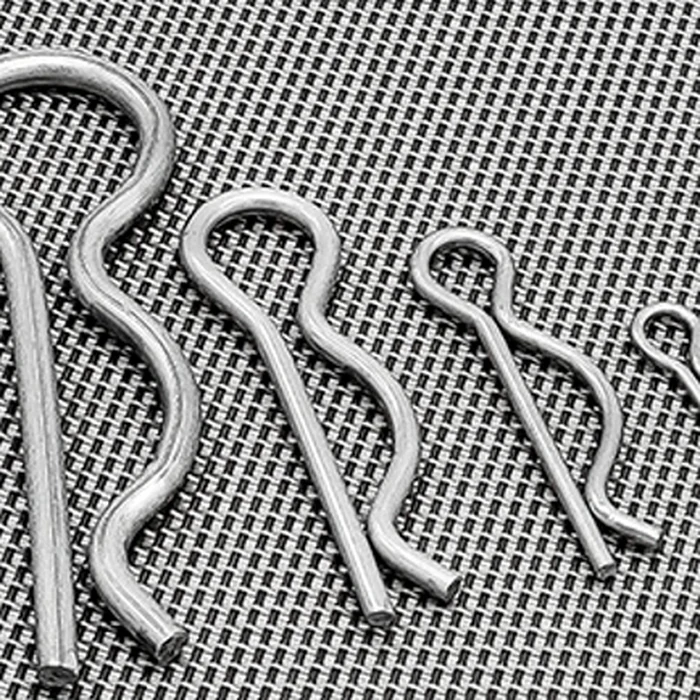

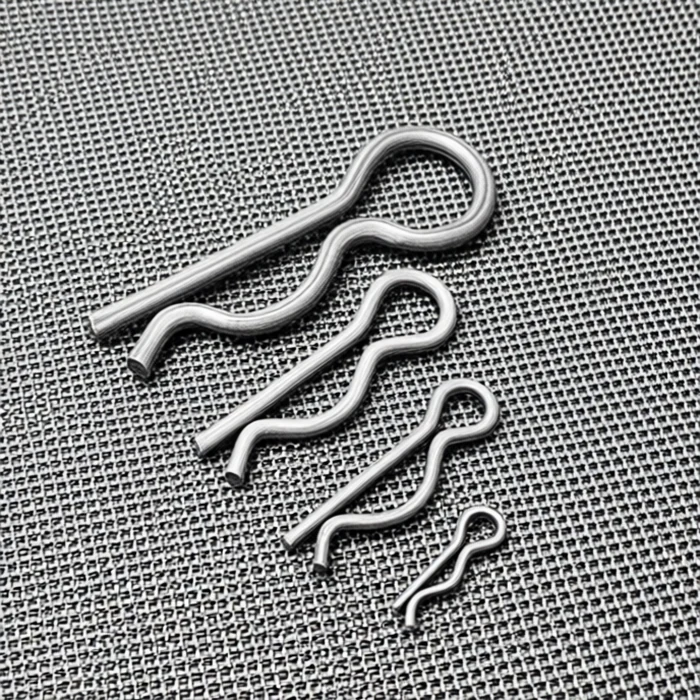

▲ R형 스냅핀 도면 · 축경 D · d2 · L 전장 · d 선경
※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.
| SIZE NO. (축 D) ↕ | d₂ ↕ | L ↕ | d ↕ |
|---|---|---|---|
| 4.0 | 3.0 | 16.3 | 1.0 |
| 5.0 | 3.0 | 17.9 | 1.0 |
| 6.0 | 3.6 | 21.2 | 1.2 |
| 8.0 | 4.8 | 27.7 | 1.6 |
| 10.0 | 5.4 | 32.6 | 1.8 |
| 12.0 | 5.4 | 35.8 | 1.8 |
| 14.0 | 6.0 | 40.6 | 2.0 |
| 16.0 | 6.0 | 43.8 | 2.0 |
| 19.0 | 7.0 | 48.0 | 2.3 |
| 25.0 | 10.0 | 55.0 | 3.0 |
| 30.0 | 20.0 | 85.0 | 4.0 |
