테이퍼핀 실물 (클릭하면 확대)

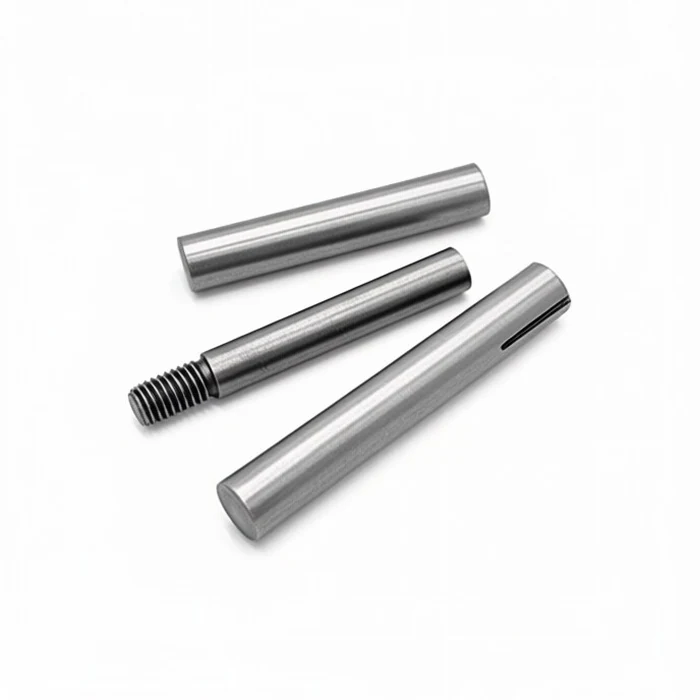

테이퍼핀 다른 각도

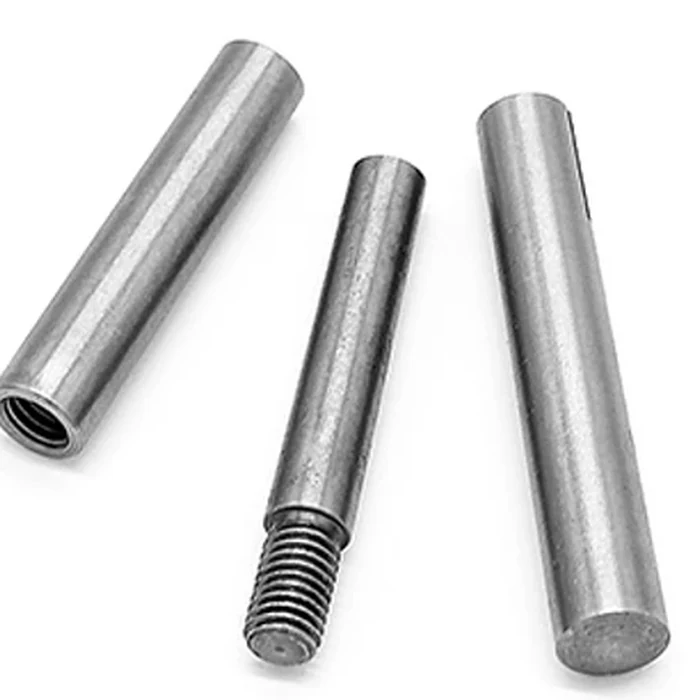

테이퍼핀 클로즈업

Key & Pin · Taper

테이퍼핀

Taper Pin (Taper 1/50)

유형 테이퍼핀 (1/50) 규격 호칭경 2.5 ~ 50 재질 SM45C 용도 축·하우징 고정 형식 일반 / BT/P / NT/P

테이퍼핀 도면 — 일반형·볼트형 BT/P·너트형 NT/P, d 소경, L 길이, 테이퍼 1/50

▲ 테이퍼핀 도면 · 좌 일반형 · 중 볼트형 BT/P · 우 너트형 NT/P · 테이퍼 1/50

※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.

규격표 (단위 mm · 열 제목 클릭 정렬)

🔍

d ↕	L 범위 ↕
2.5	주문 제작
3	20~40
4	25~60
5	25~70
6	30~80
7	40~90
8	35~100
10	50~120
13	50~120
16	80~100
20	80~100
25	주문 제작
30	주문 제작
40	주문 제작
50	주문 제작

검색 결과가 없습니다.

재질 SM45C · 테이퍼 1/50 · 용도 축과 하우징 고정용 · △ 표시 및 표기 외 치수 주문 제작 가능 · 단위 mm

테이퍼 핀 규격 — 종류(TP·NT/P·BT/P) × 길이 L

d	종류	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
3	TP	○	○	○	○	○	○	○	○	○	○	○
	NT/P
	BT/P
4	TP	○	○	○	○	○	○	○	○	○	○	○
	NT/P
	BT/P
5·6	TP	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	NT/P	○	○	○	○	○	○	○	○	○	○	○	○
	BT/P				○	○	○	○	○	○	○	○
8	TP	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	NT/P	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	BT/P				○	○	○	○	○	○
10	TP	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	NT/P	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	BT/P	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
12·13	TP	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	NT/P	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	BT/P	○	○	○	○	○	○	○	○	○	○	○	○	○		○		○		○
14	TP							○	○	○	○	○	○	○	○	○	○	○	○	○
	NT/P							△	△	△	△	△	△	△	△	△	△	△	△	△
	BT/P							△	△	△		△		△		△		△		△
16	TP							○		○		○		○		○		○		○
	NT/P							△		△		△		△		△		△		△
	BT/P							△		△		△		△		△		△		△
20	TP									○		○		○		○		○		○
	NT/P									△		△		△		△		△		△
	BT/P													△		△		△		△

○ = 제작 규격 · △ = 주문 제작 · TP 민자형 / NT/P 너트형 / BT/P 볼트형 · 볼트형 BT/P·너트형 NT/P 13Φ 이후 주문 제작 · 가로 = 길이 L(mm) · 단위 mm
