Key & Pin · Straight

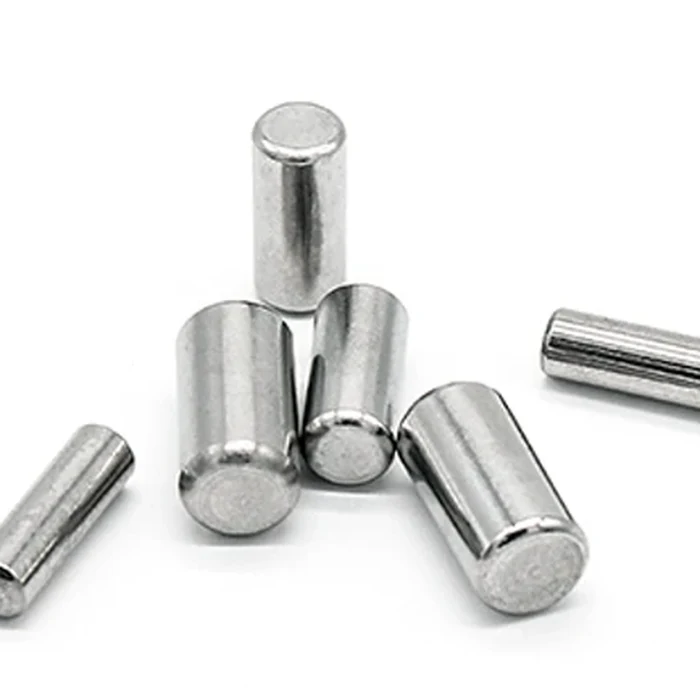

평행핀

Straight Pins (S45C · SUS)

유형 평행핀(다월핀) 규격 호칭경 3 ~ 30 재질 SM45C · SUS303F · SUS304 공차 m6 / h7 길이 5 ~ 110mm

▲ 평행핀 도면 · d 지름 · c 모따기 · L 길이 · 끝단 45°

※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.

규격표 (단위 mm · 열 제목 클릭 정렬)

🔍

호칭경 d × 길이 L 규격표

L ＼ d	3	4	5	6	8	10	12	13	16	20	25	30
5	○
6	○	○	○
8	○	○	○	○
10	○	○	○	○	○
12	○	○	○	○	○	○
15	○	○	○	○	○	○	○
20	○	○	○	○	○	○	○	○	○
25	○	○	○	○	○	○	○	○	○
30	○	○	○	○	○	○	○	○	○	○	○
35		○	○	○	○	○	○	○	○	○	○
40		○	○	○	○	○	○	○	○	○	○
45			○	○	○	○	○	○	○	○	○
50			○	○	○	○	○	○	○	○	○	○
55				○	○	○	○	○	○	○	○
60				○	○	○	○	○	○	○	○	○
65					○	○	○	○	○	○	○
70					○	○	○	○	○	○	○	○
80					○	○	○	○	○	○	○	○
90						○	○	○	○	○	○	○
100						○	○	○	○	○	○	○
110										○	○	○

재질 SM45C · SUS303F · SUS304 · d 공차 0~+0.01 / 0~−0.01 · c = 끝단 모따기(약) · 용도 연결핀 · 세로 = 길이 L(mm) · 가로 = 호칭경 d · ○ = 제작 규격 · 단위 mm
