Key & Pin · Dowel

MS핀

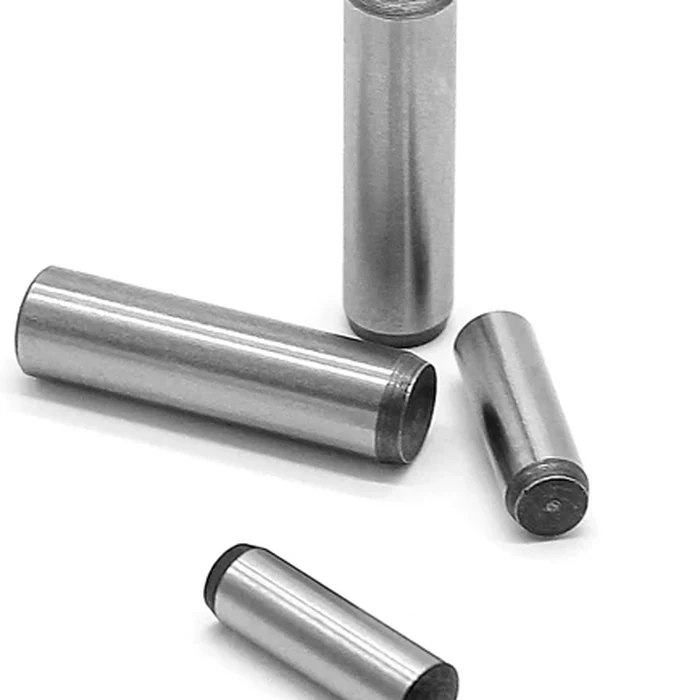

Straight Dowel Pin (MS)

유형 MS 다월핀 규격 호칭경 3 ~ 13 재질 SM45C · SUJ2 길이 10 ~ 80mm 비고 탭핀 MSTM 별도

▲ MS핀 도면 · d 지름 · L 길이 · R=D 라운드 · 끝단 15°

※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.

규격표 (단위 mm · 열 제목 클릭 정렬)

🔍

호칭경 d × 길이 L 규격표

d ＼ L	10	15	20	25	30	35	40	45	50	55	60	70	80
3	○	○	○	○	○
4	○	○	○	○	○	○	○
5	○	○	○	○	○	○	○
6	○	○	○	○	○	○	○	○	○	○	○
8			○	○	○	○	○	○	○	○	○	○	○
10			○	○	○	○	○	○	○		○	○	○
12					○		○		○		○	○	○
13					○		○		○		○	○	○

재질 SM45C · SUJ Ⅱ (치수표 외 주문 제작) · 용도 연결핀 · d 공차 0~+0.01 / 0~−0.01 · 세로 = 호칭경 d · 가로 = 길이 L(mm) · ○ = 제작 규격 · 단위 mm
