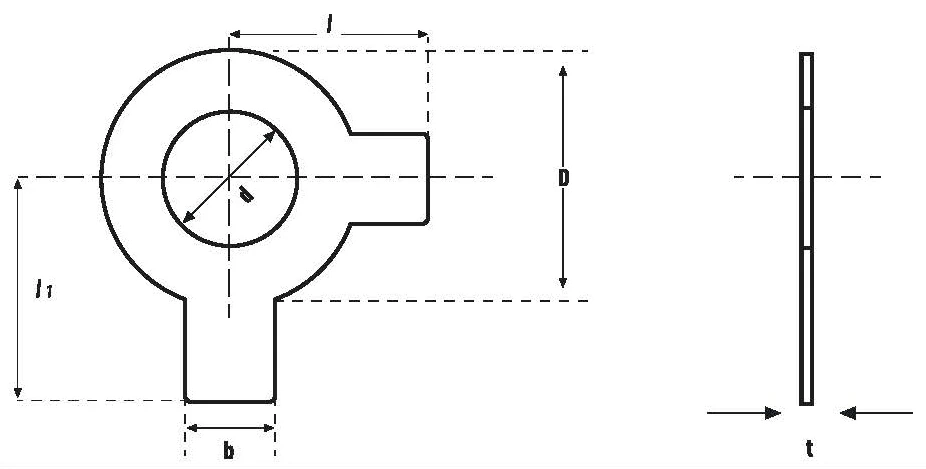

▲ 양측 혀붙이 와셔 도면 · d 내경 · D 외경 · t 두께 · l/l₁ 혀 길이 · b 혀 폭
※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.
| 호칭 ↕ | d 내경 ↕ | D 외경 ↕ | t 두께 ↕ | l ↕ | l₁ ↕ | b ↕ | r ↕ |
|---|---|---|---|---|---|---|---|
| 5 | 5.3 | 10 | 0.5 | 15 | 8 | 6 | 3 |
| 6 | 6.5 | 12 | 0.5 | 15 | 9 | 6 | 3 |
| 8 | 8.5 | 16 | 0.5 | 20 | 13 | 7 | 4 |
| 10 | 10.5 | 20 | 0.8 | 22 | 14 | 9 | 5 |
| 12 | 12.5 | 24 | 0.8 | 27 | 19 | 10 | 5 |
| (14) | 15 | 26 | 0.8 | 30 | 21 | 10 | 5 |
| 16 | 17 | 30 | 1.2 | 32 | 24 | 12 | 6 |
| (18) | 19 | 34 | 1.2 | 34 | 26 | 14 | 7 |
| 20 | 21 | 38 | 1.2 | 36 | 28 | 15 | 8 |
| (22) | 23 | 40 | 1.2 | 40 | 32 | 16 | 8 |
| 24 | 25 | 44 | 1.2 | 44 | 35 | 17 | 9 |
| (27) | 28 | 48 | 1.6 | 48 | 38 | 20 | 10 |
| 30 | 31 | 52 | 1.6 | 52 | 42 | 21 | 11 |
| (33) | 34 | 58 | 1.6 | 55 | 46 | 23 | 12 |
| 36 | 37 | 62 | 1.6 | 60 | 50 | 25 | 13 |
| (39) | 40 | 68 | 1.8 | 65 | 55 | 26 | 13 |
| 42 | 44 | 72 | 1.8 | 70 | 62 | 28 | 14 |
| (45) | 47 | 78 | 1.8 | 75 | 65 | 30 | 15 |
| 48 | 50 | 82 | 1.8 | 80 | 70 | 32 | 16 |
| (52) | 54 | 88 | 1.8 | 85 | 75 | 34 | 17 |
