나사식 스피드너트는 판재 가장자리에 끼워 사용하는 클립형(U형) 너트입니다. 판금에 별도의 탭 가공이나 용접 없이 나사 체결부를 만들 수 있어 조립 속도가 빠르고, 스프링성 몸체가 나사를 눌러 잡아 풀림을 억제합니다.
가전·자동차·판금 조립 등 얇은 판재의 반복 조립 부위에 널리 사용됩니다.

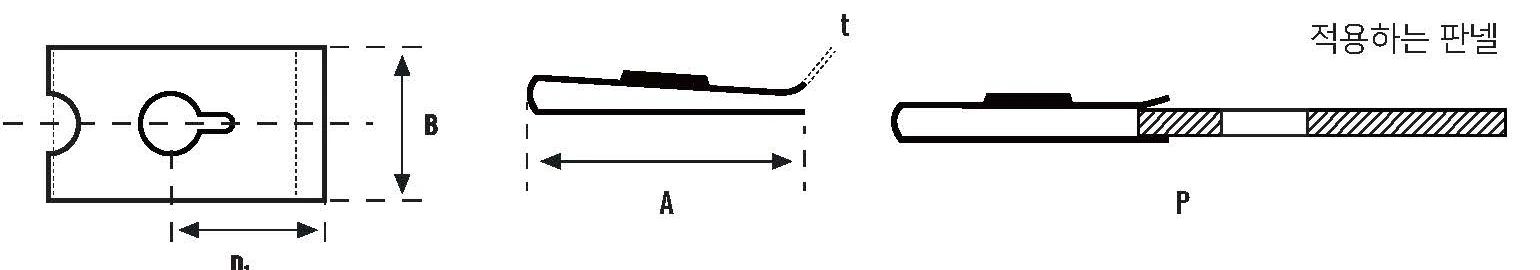

▲ 나사식 스피드너트 도면
※ 규격·재질·수량 등 세부 사양은 문의 주시면 안내드립니다. 비규격 주문 제작 상담도 가능합니다.
| SIZE NO ↕ | 적용하는 나사 ↕ | 너트 A ↕ | 너트 B ↕ | 너트 D₁ ↕ | 너트 t ↕ | 판넬 P ↕ | 판넬 D ↕ | 판넬 H ↕ | 판넬 HF ↕ |
|---|---|---|---|---|---|---|---|---|---|
| USN-4009 | M4 X 0.7 | M4 X 0.7 | 11 | 5.9 | 0.4 | 0.7 ~ 0.9 | 5 | 4.5 | 6 |
| USN-4015 | M4 X 0.7 | M4 X 0.7 | 11 | 5.9 | 0.4 | 2.5 ~ 2.8 | 4 | 4.5 | 6 |
| USN-4035 | M4 - 16 | M4 - 16 | 11 | 5.9 | 0.4 | 0.7 ~ 0.9 | 5 | 4.5 | 6 |
| USN-4036 | M4 - 16 | M4 - 16 | 11 | 5.9 | 0.4 | 2.5 ~ 2.8 | 4 | 4.5 | 6 |
