Nut · Bearing Lock

로크너트

Lock Nut (AN)

유형 베어링 고정용 로크너트 용도 축·어댑터 슬리브의 베어링 고정 규격 AN 00 ~ AN 100 (50종) · ANL 24 ~ ANL 100 (26종) 재질 S20C·탄소강 · SUS 304 적용 어댑터슬리브 A31·A2·A3·A23 기준 JIS B 0207

로크너트(AN)는 축이나 어댑터 슬리브 위에서 베어링을 고정하는 데 쓰이는 표준 로크너트입니다. 외주의 홈에 로크와셔의 혀를 걸어 함께 사용하면 회전 중에도 너트가 풀리지 않도록 잡아 줍니다.

베어링 조립부의 가장 기본이 되는 고정 부품으로, 회전 기계 전반에 폭넓게 사용됩니다.

※ 규격·재질·수량 등 세부 사양은 문의 주시면 안내드립니다. 비규격 주문 제작 상담도 가능합니다.

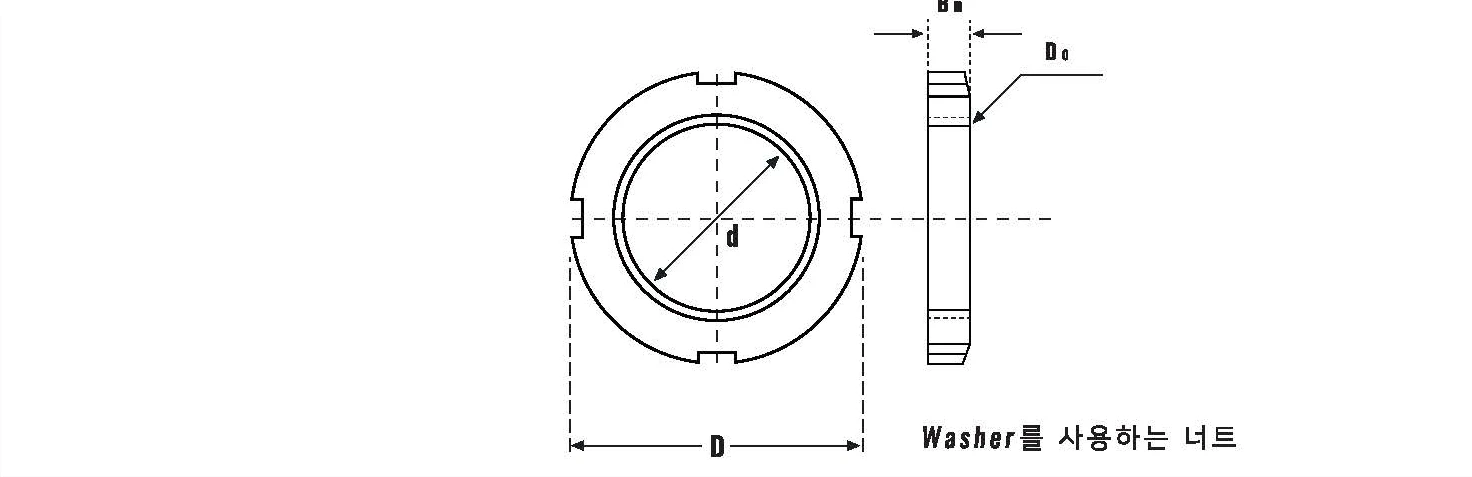

▲ 로크너트(AN) 도면

규격표 (단위 mm · 열 제목 클릭 정렬)

🔍

너트 계열 AN

호칭 (Order No.) ↕	나사호칭 D₀ ↕	D ↕	d ↕	B_n ↕
AN 00	M 10 X 0.75	18	10.5	4
AN 01	M 12 X 1	21	12.5	4
AN 02	M 15 X 1	25	15.5	5
AN 03	M 17 X 1	28	17.5	5
AN 04	M 20 X 1	32	20.5	6
AN 05	M 25 X 1.5	38	25.8	7
AN 06	M 30 X 1.5	45	30.8	7
AN 07	M 35 X 1.5	52	35.8	8
AN 08	M 40 X 1.5	58	40.8	9
AN 09	M 45 X 1.5	65	45.8	10
AN 10	M 50 X 1.5	70	50.8	11
AN 11	M 55 X 2	75	56	11
AN 12	M 60 X 2	80	61	11
AN 13	M 65 X 2	85	66	12
AN 14	M 70 X 2	92	71	12
AN 15	M 75 X 2	98	76	13
AN 16	M 80 X 2	105	81	15
AN 17	M 85 X 2	110	86	16
AN 18	M 90 X 2	120	91	16
AN 19	M 95 X 2	125	96	17
AN 20	M 100 X 2	130	101	18
AN 21	M 105 X 2	140	106	18
AN 22	M 110 X 2	145	111	19
AN 23	M 115 X 2	150	116	19
AN 24	M 120 X 2	155	121	20
AN 25	M 135 X 2	160	126	21
AN 26	M 130 X 2	165	131	21
AN 27	M 135 X 2	175	136	22
AN 28	M 140 X 2	180	141	22
AN 29	M 145 X 2	190	146	24
AN 30	M 150 X 2	195	151	24
AN 31	M 155 X 3	200	156.5	25
AN 32	M 160 X 3	210	161.5	25
AN 33	M 165 X 3	210	166.5	26
AN 34	M 170 X 3	220	171.5	26
AN 36	M 180 X 3	230	181.5	27
AN 38	M 190 X 3	240	191.5	28
AN 40	M 200 X 3	250	201.5	29
AN 44	TR 220 X 4	280	222	32
AN 48	TR 240 X 4	300	242	34
AN 52	TR 260 X 4	330	262	36
AN 56	TR 280 X 4	350	282	38
AN 60	TR 300 X 4	380	302	40
AN 64	TR 320 X 5	400	322.5	42
AN 68	TR 340 X 5	440	342.5	55
AN 72	TR 360 X 5	460	3062.5	58
AN 76	TR 380 X 5	490	382.5	60
AN 80	TR 400 X 5	520	402.5	62
AN 84	TR 420 X 5	540	422.5	70
AN 88	TR 440 X 5	560	442.5	70
AN 92	TR 460 X 5	580	462.5	75
AN 96	TR 480 X 5	620	482.5	75
AN 100	TR 500 X 5	630	502.5	80

검색 결과가 없습니다.

※ 너트 계열 AN · 재질 : S20C 또는 탄소강, SUS 304 및 비규격 주문 제작 · 어댑터슬리브계열 A31, A2, A3 및 A23에 적용 · 나사의 기준산형·기준치수는 JIS B 0207에 의한다 · 단위 mm

너트 계열 ANL

호칭 (Order No.) ↕	나사호칭 D₀ ↕	D ↕	d ↕	B_n ↕
ANL 24	M 120 X 2	145	121	20
ANL 26	M 130 X 2	155	131	21
ANL 28	M 140 X 2	165	141	22
ANL 30	M 150 X 2	180	151	24
ANL 32	M 160 X 3	190	161.5	25
ANL 34	M 170 X 3	200	171.5	26
ANL 36	M 180 X 3	210	181.5	27
ANL 38	M 190 X 3	220	191.5	28
ANL 40	M 200 X 3	240	201.5	29
ANL 44	TR 220 X 4	260	222	30
ANL 48	TR 240 X 4	290	242	34
ANL 52	TR 260 X 4	310	262	34
ANL 56	TR 280 X 4	330	282	38
ANL 60	TR 300 X 4	360	302	42
ANL 64	TR 320 X 5	380	322.5	42
ANL 68	TR 340 X 5	400	342.5	45
ANL 72	TR 360 X 5	420	362.5	45
ANL 76	TR 380 X 5	450	382.5	48
ANL 80	TR 400 X 5	470	402.5	52
ANL 84	TR 420 X 5	490	422.5	52
ANL 88	TR 440 X 5	520	442.5	60
ANL 92	TR 460 X 5	540	462.5	60
ANL 96	TR 480 X 5	560	482.5	60
ANL 100	TR 500 X 5	580	502.5	68

검색 결과가 없습니다.

※ 너트 계열 ANL · 재질 : S20C 또는 탄소강, SUS 304 및 비규격 주문 제작 · 어댑터슬리브계열 A31, A2, A3 및 A23에 적용 · 나사의 기준산형·기준치수는 JIS B 0207에 의한다 · 단위 mm
