Nut · Hard Lock Bearing

하드록 베어링 너트

Hard Lock Bearing Nut

유형 베어링 고정용 풀림 방지 너트 용도 축계 베어링 고정부 풀림 방지 형번 HLB-01 ~ HLB-40 (37종) 재질 SS400 · S45C · SUS 304 외형치수 JIS B-1554 나사정밀도 JIS B-0211 2급

하드록 베어링 너트는 하드록의 쐐기 원리를 베어링 고정용 너트에 적용한 제품입니다. 축 위의 베어링을 고정하면서 진동에 의한 풀림을 함께 방지해, 회전체 체결부의 신뢰성을 높입니다.

일반 로크너트+로크와셔 조합 대비 풀림 방지 성능이 요구되는 축계에 사용됩니다.

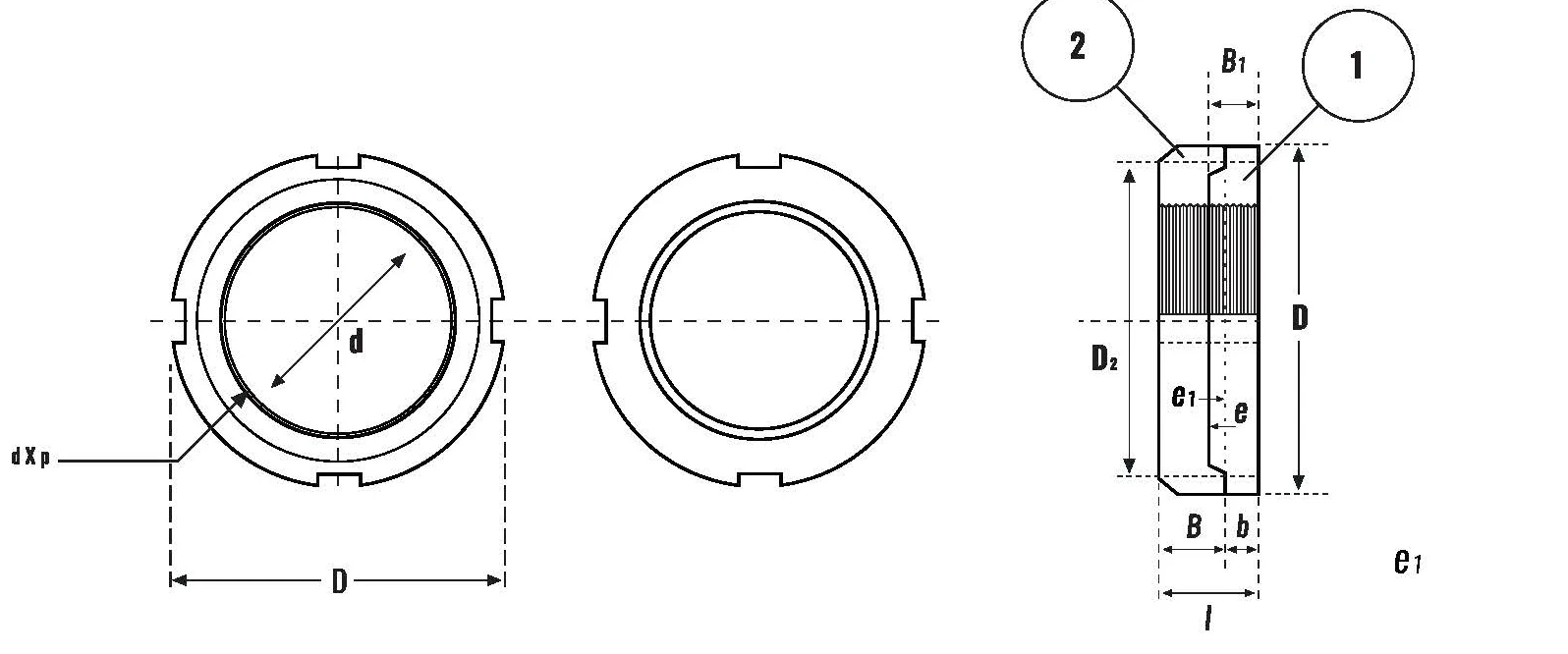

▲ 하드록 베어링 너트 도면

※ 규격·재질·수량 등 세부 사양은 문의 주시면 안내드립니다. 비규격 주문 제작 상담도 가능합니다.

규격표 (단위 mm · 열 제목 클릭 정렬)

🔍

형번 (SS400) ↕	형번 (S45C) ↕	형번 (SUS 304) ↕	d×P 나사호칭 ↕	凸 1너트 D ↕	B₁ ↕	e ↕	b ↕	凹 공통 D ↕	D₂ ↕	e₁ ↕	B ↕	SET 높이 l ↕	SET 중량 (g) ↕
HLB-01-S	HLB-01-C	HLB-01-U	M12 X 1	22	6	2.5	3.5	22	17	2.7	6	9.5	17
HLB-02-S	HLB-02-C	HLB-02-U	M15 X 1	25	7	2.5	4.5	25	21	2.7	7	11.5	23
HLB-03-S	HLB-03-C	HLB-03-U	M17 X 1	28	7	2.5	4.5	28	24	2.7	7	11.5	29
HLB-04-S	HLB-04-C	HLB-04-U	M20 X 1	32	8	2.5	5.5	32	26	2.7	8	13.5	43
HLB-05-S	HLB-05-C	HLB-05-U	M25 X 1.5	38	10	4	6	38	32	4.2	10	16	72
HLB-06-S	HLB-06-C	HLB-06-U	M30 X 1.5	45	10	4	6	45	38	4.2	10	16	103
HLB-07-S	HLB-07-C	HLB-07-U	M35 X 1.5	52	11	4	7	52	44	4.2	11	18	150
HLB-08-S	HLB-08-C	HLB-08-U	M40 X 1.5	58	9	4	5	58	50	4.2	12	17	170
HLB-09-S	HLB-09-C	HLB-09-U	M45 X 1.5	65	10	4	6	65	56	4.2	13	19	240
HLB-10-S	HLB-10-C	HLB-10-U	M50 X 1.5	70	11	4	7	70	61	4.2	14	21	285
HLB-11-S	HLB-11-C	HLB-11-U	M55 X 2	75	11	5	6	75	67	5.2	15	21	310
HLB-12-S	HLB-12-C	HLB-12-U	M60 X 2	80	11	5	6	80	73	5.2	15	21	340
HLB-13-S	HLB-13-C	HLB-13-U	M65 X 2	85	12	5	7	85	79	5.2	12	19	330
HLB-14-S	HLB-14-C	HLB-14-U	M70 X 2	92	12	5	7	92	85	5.2	12	19	390
HLB-15-S	HLB-15-C	HLB-15-U	M75 X 2	98	13	5	8	98	90	5.2	13	21	480
HLB-16-S	HLB-16-C	HLB-16-U	M80 X 2	105	15	5	10	105	95	5.2	15	25	660
HLB-17-S	HLB-17-C	HLB-17-U	M85 X 2	110	16	5	11	110	102	5.2	16	27	760
HLB-18-S	HLB-18-C	HLB-18-U	M90 X 2	120	16	5	11	120	108	5.2	16	27	940
HLB-19-S	HLB-19-C	HLB-19-U	M95 X 2	125	17	5	12	125	113	5.2	17	29	1000
HLB-20-S	HLB-20-C	HLB-20-U	M100 X 2	130	18	5	13	130	120	5.2	18	31	1230
HLB-21-S	HLB-21-C	HLB-21-U	M105 X 2	140	18	6	12	140	126	6.5	18	30	1500
HLB-22-S	HLB-22-C	HLB-22-U	M110 X 2	145	19	6	13	145	133	6.5	19	32	1600
HLB-23-S	HLB-23-C	HLB-23-U	M115 X 2	150	19	6	13	150	137	6.5	19	32	1700
HLB-24-S	HLB-24-C	HLB-24-U	M120 X 2	155	20	7	13	155	138	7.5	20	33	1800
HLB-25-S	HLB-25-C	HLB-25-U	M125 X 2	160	21	7	13	160	148	7.5	21	35	1900
HLB-26-S	HLB-26-C	HLB-26-U	M130 X 2	165	21	7	14	165	149	7.5	21	35	2100
HLB-27-S	HLB-27-C	HLB-27-U	M135 X 2	175	22	7	14	175	160	7.5	22	37	2600
HLB-28-S	HLB-28-C	HLB-28-U	M140 X 2	180	22	7	15	180	160	7.5	22	37	2700
HLB-29-S	HLB-29-C	HLB-29-U	M145 X 2	190	24	8	15	190	171	8.5	24	40	3400
HLB-30-S	HLB-30-C	HLB-30-U	M150 X 2	195	24	8	16	195	171	8.5	24	40	3550
HLB-31-S	HLB-31-C	HLB-31-U	M155 X 3	200	25	8	16	200	182	8.5	25	42	3800
HLB-32-S	HLB-32-C	HLB-32-U	M160 X 3	210	26	8	17	210	182	8.5	26	42	4200
HLB-33-S	HLB-33-C	HLB-33-U	M165 X 3	215	26	9	17	215	193	9.5	26	43	4300
HLB-34-S	HLB-34-C	HLB-34-U	M170 X 3	220	26	9	17	220	193	9.5	26	43	4750
HLB-36-S	HLB-36-C	HLB-36-U	M180 X 3	230	27	9	18	230	203	9.5	27	45	5000
HLB-38-S	HLB-38-C	HLB-38-U	M190 X 3	240	28	9	18	240	214	9.5	28	46	5500
HLB-40-S	HLB-40-C	HLB-40-U	M200 X 3	250	29	9	18	250	226	9.5	29	48	6300

검색 결과가 없습니다.

※ 재질 : SS400(-S) · S45C(-C) · SUS 304(-U) · 凸 1너트 = D·B₁·e·b, 凹 너트 1~2 공통 = D·D₂·e₁·B · HLB 외형 치수 : JIS(B-1554) · HLB 나사정밀도 : JIS(B-0211) 2급 · 단위 mm (SET 중량은 g)
