정밀로크너트 KZM은 고정밀 스핀들이나 볼스크류의 지지 베어링을 고정하는 데 쓰이는 정밀 로크너트입니다. 체결면의 정밀도가 축계의 회전 정밀도에 직결되는 위치에 사용되는 만큼, 정밀 가공된 좌면으로 베어링을 고르게 눌러 고정합니다.
공작기계 주축, 볼스크류 서포트 유닛 등 정밀 체결이 필요한 부위에 사용됩니다.
※ 규격·재질·수량 등 세부 사양은 문의 주시면 안내드립니다. 비규격 주문 제작 상담도 가능합니다.

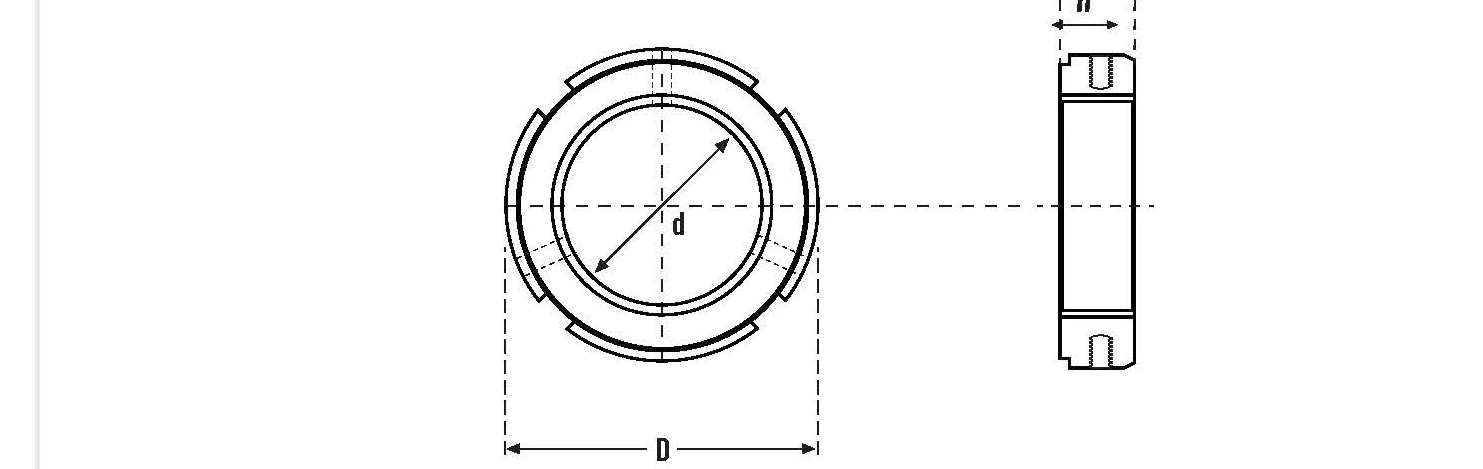

▲ 정밀 로크너트 KZM 도면
| Thread (나사호칭) ↕ | D ↕ | h ↕ |
|---|---|---|
| KZM 8 X 0.75 | 16 | 8 |
| KZM 10 X 0.75 | 18 | 8 |
| KZM 12 X 1 | 20 | 8 |
| KZM 15 X 1 | 25 | 8 |
| KZM 17 X 1 | 28 | 10 |
| KZM 20 X 1 | 32 | 10 |
| KZM 20 X 1.5 | 32 | 10 |
| KZM 25 X 1.5 | 38 | 12 |
| KZM 30 X 1.5 | 45 | 12 |
| KZM 35 X 1.5 | 52 | 12 |
| KZM 40 X 1.5 | 58 | 14 |
| KZM 45 X 1.5 | 65 | 14 |
| KZM 50 X 1.5 | 70 | 14 |
| KZM 55 X 2 | 75 | 16 |
| KZM 60 X 2 | 80 | 16 |
| KZM 65 X 2 | 85 | 16 |
| KZM 70 X 2 | 92 | 18 |
| KZM 75 X 2 | 98 | 18 |
| KZM 80 X 2 | 105 | 18 |
| KZM 85 X 2 | 110 | 18 |
| KZM 90 X 2 | 120 | 20 |
| KZM 95 X 2 | 125 | 20 |
| KZM 100 X 2 | 130 | 20 |
| KZM 105 X 2 | 140 | 22 |
| KZM 110 X 2 | 145 | 22 |
| KZM 115 X 2 | 150 | 22 |
| KZM 120 X 2 | 155 | 24 |
| KZM 125 X 2 | 160 | 24 |
| KZM 130 X 2 | 165 | 24 |
| KZM 135 X 2 | 175 | 26 |
| KZM 140 X 3 | 180 | 26 |
| KZM 145 X 3 | 190 | 28 |
| KZM 150 X 3 | 195 | 28 |
| KZM 155 X 3 | 200 | 28 |
| KZM 160 X 3 | 210 | 28 |
| KZM 165 X 3 | 210 | 28 |
| KZM 170 X 3 | 220 | 30 |
| KZM 180 X 3 | 230 | 30 |
| KZM 190 X 3 | 240 | — |
| KZM 200 X 3 | 250 | 32 |
