Stainless Disc Spring

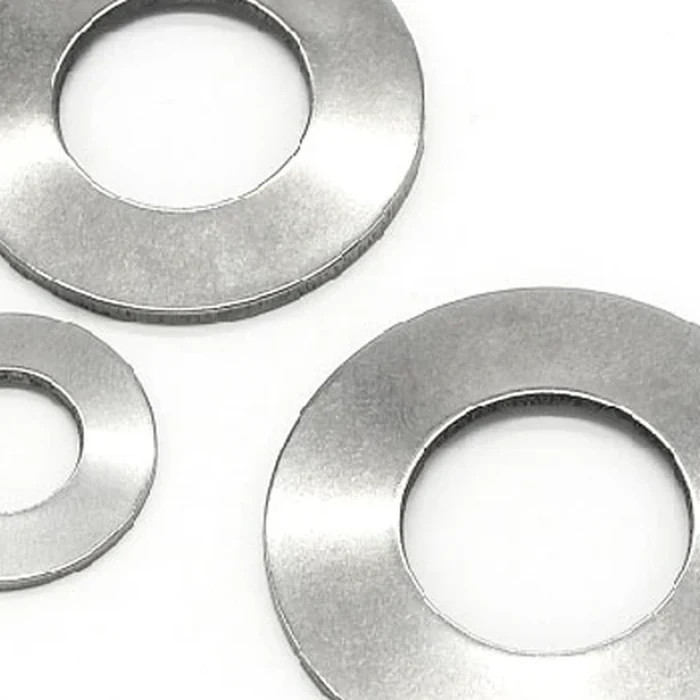

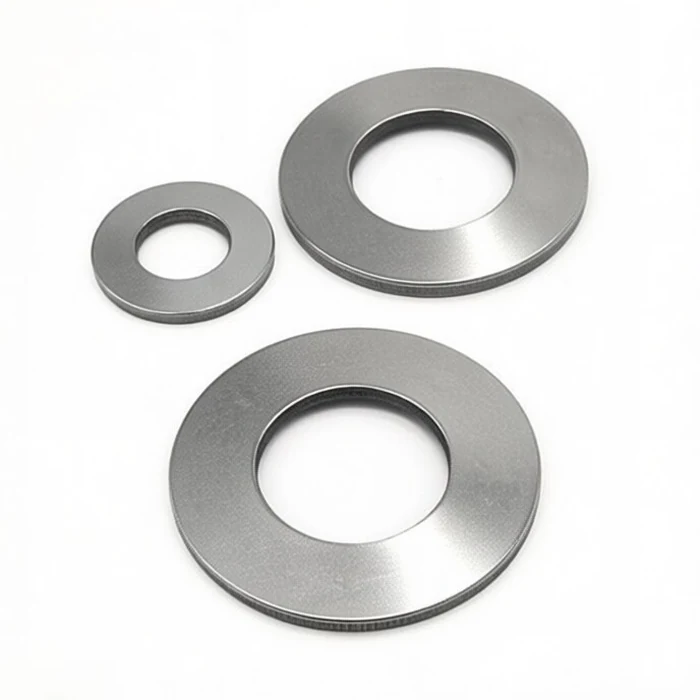

스텐레스 접시 스프링

Stainless Disc Spring (국내산 · 일제)

유형 스텐레스 접시스프링 규격 D 8~80 · 54종 재질 STS(스테인리스) 원산지 국내산 · 일제 특징 내식성 · 녹 방지

▲ 스텐레스 접시 스프링 도면 · 규격표는 D 외경 · d 내경 · T 두께 · h₀ · H 자유높이 기준 · 재질 STS(국내산·일제)

※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.

규격표 (D 8~80 · 54규격 · 단위 mm · 열 제목 클릭 정렬)

🔍

※ 각 치수 기호(D·d·T·h₀·H)의 위치는 위 도면 참조 · 단위 mm

D 외경 ↕	d 내경 ↕	T 두께 ↕	h₀ ↕	H 자유높이 ↕
8	4.2	0.3	0.5	0.5
8	4.2	0.4	0.6	0.6
10	5.2	0.4	0.65	0.65
10	5.2	0.5	0.7	0.7
12	4.2	0.4	0.8	0.8
12	4.2	0.5	0.8	0.8
12.5	6.2	0.5	0.85	0.85
12.5	6.2	0.7	0.95	0.95
14	7.2	0.5	0.9	0.9
14	7.2	0.8	1.1	1.1
16	8.2	0.8	1.2	1.2
16	8.2	0.6	1.05	1.05
16	8.2	0.8	1.2	1.2
16	8.2	0.9	1.25	1.25
18	9.2	0.7	1.2	1.2
18	9.2	1	1.4	1.4
20	8.2	0.5	1.15	1.15
20	8.2	0.9	1.5	1.5
20	10.2	0.6	1.2	1.2
20	10.2	0.8	1.35	1.35
20	10.2	0.9	1.4	1.4
20	10.2	1	1.55	1.55
20	10.2	1.1	1.55	1.55
22.5	11.2	0.8	1.45	1.45
22.5	11.2	1.25	1.75	1.75
25	12.2	1.7	1.6	1.6
25	12.2	0.9	1.6	1.6
25	12.2	1.5	2	2
28	10.2	0.8	1.75	1.75
28	10.2	1.25	2.05	2.05
28	14.2	1	1.8	1.8
28	14.2	1.5	2.15	2.15
31.5	16.3	1.25	2.15	2.15
31.5	16.3	1.75	2.45	2.45
35.5	18.3	1.25	2.25	2.25
40	20.4	1.5	2.65	2.65
45	22.4	1.75	3.05	3.05
31.5	16.3	1.25	2	2
31.5	16.3	1.75	2.3	2.3
35.5	18.3	2	2.65	2.65
40	20.4	1.5	2.45	2.45
40	20.4	2	2.8	2.8
40	20.4	2.25	2.95	2.95
45	22.4	1.75	2.8	2.8
45	22.4	2.5	3.3	3.3
50	25.4	1.5	3.1	3.1
50	25.4	2	3.15	3.15
50	25.4	2.5	3.5	3.5
50	25.4	3	3.85	3.85
56	28.5	2	3.4	3.4
56	28.5	3	4.05	4.05
63	31	2.5	3.95	3.95
71	36	2.5	4.25	4.25
80	41	3	4.9	4.9

검색 결과가 없습니다. 다른 규격·치수로 검색하거나 문의해 주세요.

※ 재질 STS(스테인리스) · 국내산·일제 이 제품 구매하러 가기 →

아래 양식을 작성하시면 메일로 접수됩니다. instalay@naver.com
