Disc Spring · Conical Washer

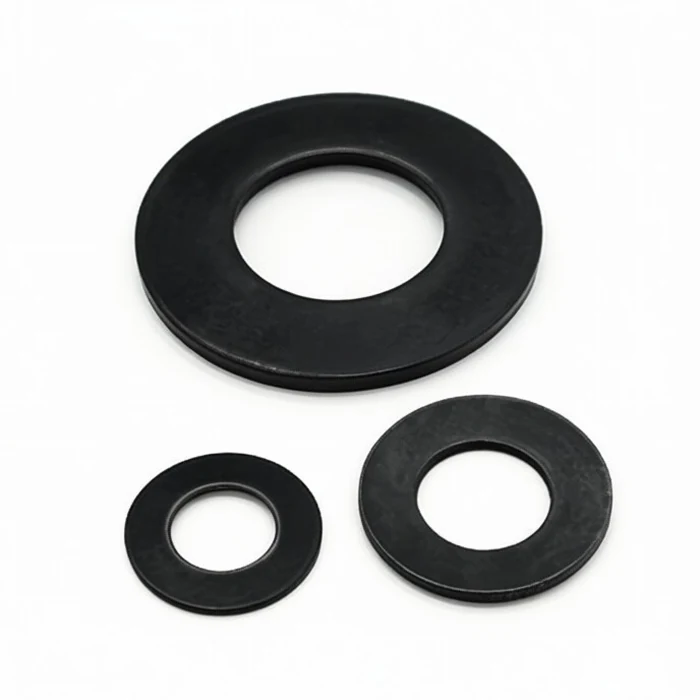

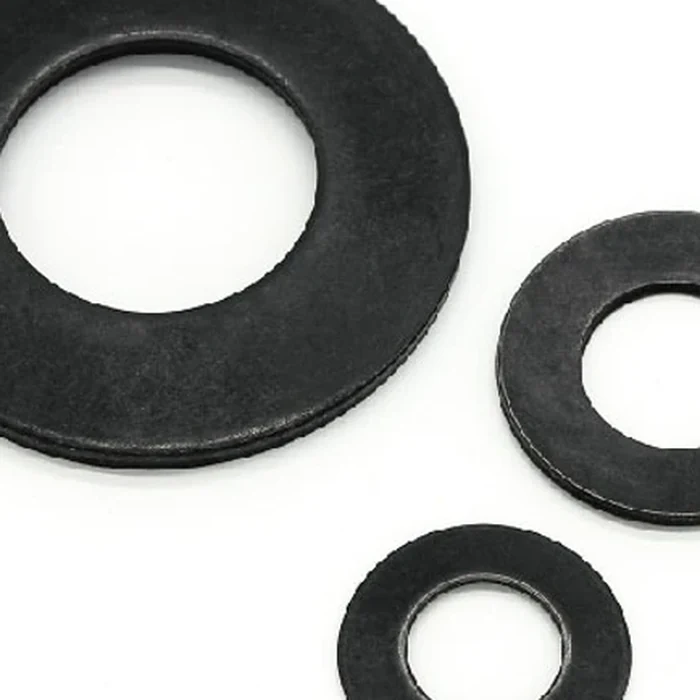

국산 접시 스프링

Conical Washer / KS 1329

유형 국산 접시스프링 규격 d 4.2~127 · D 8~250 하중구분 중하중 H / 경하중 L 재질 스프링강 주문 제작 SK5 · SUS · SUP10 기준 KS 1329

▲ 국산 접시 스프링 도면 · 규격표는 d 내경 · D 외경 · T 두께 · h₀ · H 자유높이 기준 · δ=변위(처짐량), P=하중(kg), σ(mm)=처짐, σ(kg/mm²)=응력 · KS 1329

※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.

규격표 (중하중용 H · 경하중용 L · 각 29규격 · 단위 mm · 열 제목 클릭 정렬)

🔍

※ 하중이 큰 중하중용 H를 위에, 경하중용 L을 아래에 이어서 배치했습니다 · 각 치수 기호(d·D·T·h₀·H) 위치는 위 도면 참조 · δ=0.50h는 원뿔높이의 절반, δ=h는 전체를 눌렀을 때 값 · 검색은 두 표에 동시 적용

d 내경 ↕	D 외경 ↕	T 두께 ↕	h₀ ↕	H 자유높이 ↕	δ=0.50h			δ=h
d 내경 ↕	D 외경 ↕	T 두께 ↕	h₀ ↕	H 자유높이 ↕	P(kg) ↕	σ(mm) ↕	σ(kg/mm²) ↕	P(kg) ↕	σ(mm) ↕	σ(kg/mm²) ↕
4.2	8	0.4	0.2	0.6	15	0.1	153	27.5	0.2	280
5.2	10	0.5	0.25	0.75	23.3	0.125	149	42.7	0.25	274
6.2	12.5	0.7	0.3	1	46.7	0.15	158	87.3	0.3	292
7.2	14	0.8	0.3	1.1	55.8	0.15	138	106	0.3	257
8.2	16	0.9	0.35	1.25	71.2	0.175	141	135	0.35	263
9.2	18	1	0.4	1.4	88.3	0.2	143	167	0.4	266
10.2	20	1.1	0.45	1.55	107	0.225	144	202	0.45	268
11.2	22.5	1.25	0.5	1.75	136	0.25	142	256	0.5	264
12.2	25	1.6	0.55	2.15	247	0.275	158	473	0.55	296
14.2	28	1.6	0.65	2.25	242	0.325	153	456	0.65	284
16.3	31.5	1.75	0.7	2.45	272	0.35	142	514	0.7	264
18.3	35.5	2	0.8	2.8	365	0.4	145	689	0.8	270
20.4	40	2.25	0.9	3.15	458	0.45	147	863	0.9	273
22.4	45	2.5	1	3.5	543	0.5	142	1025	1	264
25.4	50	3	1.1	4.1	840	0.55	149	1599	1.1	279
28.5	56	3	1.3	4.3	806	0.65	144	1506	1.3	267
31	63	3.5	1.4	4.9	1055	0.7	143	1991	1.4	267
36	71	4	1.6	5.6	1470	0.8	159	2729	1.6	312
41	80	5	1.7	6.7	2376	0.85	162	4487	1.7	321
46	90	5	2	7	2248	1	153	4165	2	296
51	100	6	2.2	8.2	3433	1.1	164	6404	2.2	324
57	112	6	2.5	8.5	3103	1.25	153	5801	2.5	294
64	125	8	2.6	10.6	6076	1.3	161	11514	2.6	319
72	140	8	3.2	11.2	6008	1.6	166	11314	3.2	321
82	160	10	3.5	13.5	9824	1.75	167	18478	3.5	330
92	180	10	4	14	8993	2	153	16661	4	396
102	200	12	4.2	16.2	12925	2.1	155	24450	4.2	308
112	225	12	5	17	12286	2.5	147	22667	5	284
127	250	14	5.6	19.6	17871	2.8	160	33083	–	311

검색 결과가 없습니다.

중하중용 H · 스프링강 · 단위 mm · 기준 KS 1329 · δ=0.50h=원뿔높이 절반 처짐, δ=h=완전 압축

d 내경 ↕	D 외경 ↕	T 두께 ↕	h₀ ↕	H 자유높이 ↕	δ=0.50h			δ=h
d 내경 ↕	D 외경 ↕	T 두께 ↕	h₀ ↕	H 자유높이 ↕	P(kg) ↕	σ(mm) ↕	σ(kg/mm²) ↕	P(kg) ↕	σ(mm) ↕	σ(kg/mm²) ↕
4.2	8	0.3	0.25	0.55	9.1	0.125	161	14.7	0.25	283
5.2	10	0.4	0.3	0.7	15.9	0.15	161	26.2	0.3	286
6.2	12.5	0.5	0.35	0.85	22	0.175	144	37.1	0.35	275
7.2	14	0.5	0.4	0.9	21.4	0.2	138	34.5	0.4	244
8.2	16	0.6	0.45	1.05	31.1	0.225	141	51.3	0.45	251
9.2	18	0.7	0.5	1.2	42.5	0.25	146	71.4	0.5	260
10.2	20	0.8	0.55	1.35	55.8	0.275	145	94.9	0.55	260
11.2	22.5	0.8	0.65	1.45	54.5	0.325	143	87.3	0.65	253
12.2	25	0.9	0.7	1.6	65.8	0.35	137	107	0.7	242
14.2	28	1	0.8	1.8	85	0.4	139	137	0.8	246
16.3	31.5	1.25	0.9	2.15	144	0.45	153	241	0.9	273
18.3	35.5	1.25	1	2.25	130	0.5	138	210	1	244
20.4	40	1.6	1.15	2.75	237	0.575	154	397	1.15	274
22.4	45	1.75	1.3	3.05	276	0.65	148	457	1.3	264
25.4	50	2	1.4	3.4	357	0.7	149	603	1.4	266
28.5	56	2	1.6	3.6	341	0.8	139	549	1.6	246
31	63	2.5	1.75	4.25	537	0.875	145	907	1.75	259
36	71	2.5	2	4.5	516	1	139	833	2	246
41	80	3	2.3	5.3	800	1.15	145	1311	2.3	258
46	90	3.5	2.5	6	1064	1.25	146	1786	2.5	260
51	100	3.5	2.8	6.3	1003	1.4	131	1618	2.8	232
57	112	4	3.2	7.2	1414	1.6	151	2200	3.2	268
64	125	5	3.5	8.5	2315	1.75	158	3784	3.5	282
72	140	5	4	9	2217	2	149	3453	4	264
82	160	6	4.5	10.5	3230	2.25	150	5131	4.5	259
92	180	6	5.1	11.1	3040	2.55	145	4588	5.1	256
102	200	8	5.6	13.6	5911	2.8	159	9659	5.6	286
112	225	8	6.5	14.5	5669	3.25	147	8731	6.5	259
127	250	10	7	17	9219	3.5	158	15071	7	283

검색 결과가 없습니다.

경하중용 L · 스프링강 · 단위 mm · 기준 KS 1329 · δ=0.50h=원뿔높이 절반 처짐, δ=h=완전 압축
