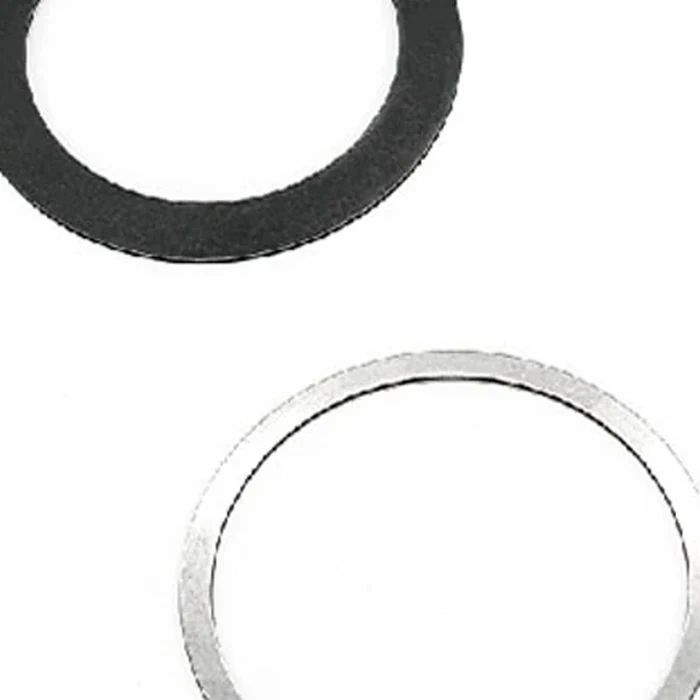

▲ 볼베어링용 디스크 스프링 도면 · 규격표는 De 외경 · Di 내경 · t 두께 · H 자유높이 · h₀ 기준 · 스프링 하중 F는 s=0.75h₀ 압축 시 값
※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.
※ 각 치수 기호(De·Di·t·H·h₀)의 위치는 위 도면 참조 · 적용 볼베어링의 내경 di와 베어링 번호는 표기 순서대로 1:1 대응 · 단위 mm
| De 외경 ↕ | Di 내경 ↕ | t 두께 ↕ | H 자유높이 ↕ | h₀ ↕ | 스프링 하중 (s=0.75h₀) | 중량 kg (1,000개) ↕ |
적용 볼베어링 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| s(mm) ↕ | F(N) ↕ | 외경 de ↕ | 내경 di ↕ | 베어링 번호 ↕ | ||||||
| 9.8 | 6.2 | 0.2 | 0.4 | 0.2 | 0.15 | 23.1 | 0.07 | 10 | 3 | 623 |
| 12.8 | 7.2 | 0.25 | 0.5 | 0.25 | 0.19 | 29.3 | 0.17 | 13 | 4 | 624 |
| 15.8 | 8.2 | 0.25 | 0.55 | 0.3 | 0.23 | 23 | 0.28 | 16 | 5 · 4 | 625 · 634 |
| 18.8 | 9.2 | 0.3 | 0.65 | 0.35 | 0.26 | 31.3 | 0.5 | 19 | 6 · 5 | 626 · 635 |
| 18.8 | 10.2 | 0.35 | 0.7 | 0.35 | 0.26 | 50.6 | 0.54 | 19 | 7 | 607 |
| 21.8 | 12.3 | 0.35 | 0.75 | 0.4 | 0.3 | 46.3 | 0.7 | 22 | 8 · 7 | 608 · 627 |
| 23.7 | 14.3 | 0.4 | 0.9 | 0.5 | 0.38 | 80.6 | 0.88 | 24 | 9 | 609 |
| 25.7 | 14.3 | 0.4 | 0.9 | 0.5 | 0.38 | 63.4 | 1.12 | 26 | 10 · 9 | 6000 · 629 |
| 27.7 | 17.3 | 0.4 | 1 | 0.6 | 0.45 | 80 | 1.15 | 28 | 12 | 6001 |
| 29.7 | 17.4 | 0.4 | 1.1 | 0.7 | 0.53 | 82.8 | 1.43 | 30 | 10 | 6200 |
| 31.7 | 20.4 | 0.4 | 1.1 | 0.7 | 0.53 | 81 | 1.45 | 32 | 15 · 12 | 6000 · 6201 |
| 34.6 | 20.4 | 0.4 | 1.1 | 0.7 | 0.53 | 61.4 | 1.93 | 35 | 10 | 6300 |
| 34.6 | 22.4 | 0.5 | 1.2 | 0.7 | 0.53 | 118.3 | 2.14 | 35 | 17 · 15 | 6003 · 6202 |
| 36.6 | 20.4 | 0.5 | 1.3 | 0.8 | 0.6 | 110.2 | 2.85 | 37 | 12 | 6301 |
| 39.6 | 25.5 | 0.5 | 1.3 | 0.8 | 0.6 | 109.8 | 2.83 | 40 | 17 | 6203 |
| 41.6 | 25.5 | 0.5 | 1.4 | 0.9 | 0.68 | 113.3 | 3.33 | 42 | 20 | 6004 · 6302 |
| 46.5 | 30.5 | 0.6 | 1.5 | 0.9 | 0.68 | 153.4 | 4.56 | 47 | 25 · 20 · 15 | 6005 · 6204 · 6303 |
| 51.5 | 35.5 | 0.6 | 1.5 | 0.9 | 0.68 | 135.4 | 5.15 | 52 | 25 · 20 | 6205 · 6304 |
| 54.5 | 40.5 | 0.6 | 1.5 | 0.9 | 0.68 | 141.3 | 4.92 | 55 | 30 · 20 | 6006 |
| 61.5 | 40.5 | 0.7 | 1.8 | 1.1 | 0.83 | 175.6 | 9.24 | 62 | 35 · 30 · 25 | 6007 · 6206 · 6305 |
| 67.5 | 50.5 | 0.7 | 1.7 | 1 | 0.75 | 161.2 | 8.66 | 68 | 40 · 25 | 6008 |
| 71.5 | 45.5 | 0.7 | 2.1 | 1.4 | 1.05 | 184.8 | 13.13 | 72 | – | 6306 |
| 71.5 | 50.5 | 0.7 | 2.1 | 1.4 | 1.05 | 218.3 | 11.06 | 72 | 35 · 30 | 6207 |
| 74.5 | 55.5 | 0.8 | 1.9 | 1.1 | 0.83 | 211.2 | 12.18 | 75 | 45 | 6009 |
| 79.5 | 60.5 | 0.8 | 2.3 | 1.5 | 1.13 | 227.5 | 18.59 | 80 | 35 | 6307 |
| 79.5 | 55.5 | 0.8 | 2.3 | 1.5 | 1.13 | 263.4 | 15.98 | 80 | 50 · 40 | 6010 · 6208 |
| 84.5 | 60.5 | 0.9 | 2.5 | 1.6 | 1.2 | 358.7 | 19.31 | 85 | 45 | 6209 |
| 89.5 | 60.5 | 0.9 | 2.5 | 1.6 | 1.2 | 287.7 | 24.14 | 90 | 40 | 6308 |
| 89.5 | 65.5 | 0.9 | 2.5 | 1.6 | 1.2 | 335.2 | 20.64 | 90 | 55 · 50 · 45 | 6011 · 6210 |
| 94.5 | 75.5 | 1 | 2.2 | 1.2 | 0.9 | 324.7 | 19.91 | 95 | 60 | 6012 |
| 99 | 65.5 | 1 | 2.6 | 1.6 | 1.2 | 292.3 | 33.98 | 100 | – | 6309 |
| 99 | 70.5 | 1 | 2.6 | 1.6 | 1.2 | 332.2 | 29.78 | 100 | 65 · 55 | 6013 · 6211 |
| 109 | 70.5 | 1.25 | 2.7 | 1.45 | 1.09 | 357.1 | 53.29 | 110 | 50 | 6212 · 6310 |
| 109 | 75.5 | 1.25 | 2.7 | 1.45 | 1.09 | 397.2 | 47.63 | 110 | 70 · 60 | 6014 |
| 114 | 90.5 | 1.25 | 2.45 | 1.45 | 0.9 | 398.1 | 37.04 | 115 | 75 | 6015 |
| 119 | 75.5 | 1.25 | 2.8 | 1.55 | 1.17 | 319.9 | 65.2 | 120 | 55 | 6311 |
| 119 | 85.5 | 1.25 | 2.8 | 1.55 | 1.16 | 392.5 | 52.8 | 120 | 65 | 6213 |
| 124 | 90.5 | 1.25 | 3 | 1.75 | 1.31 | 444.7 | 55.38 | 125 | 80 · 70 | 6016 · 6214 |
| 129 | 85.5 | 1.25 | 3.2 | 1.95 | 1.46 | 405.1 | 71.91 | 130 | 60 | 6312 |
| 129 | 95.5 | 1.25 | 3.2 | 1.95 | 1.46 | 500 | 57.96 | 130 | 85 · 75 | 6017 · 6215 |
| 139 | 90.5 | 1.25 | 3.25 | 2 | 1.5 | 353.6 | 85.78 | 140 | 80 · 65 | 6313 |
| 139 | 101 | 1.25 | 3.25 | 2 | 1.5 | 429.3 | 70.28 | 140 | 90 | 6018 · 6216 |
| 149 | 95.5 | 1.5 | 3.2 | 1.7 | 1.28 | 379.4 | 120.97 | 150 | 70 | 6314 |
| 149 | 106 | 1.5 | 3.2 | 1.7 | 1.28 | 450.2 | 101.4 | 150 | 100 · 85 | 6020 · 6217 |
| 159 | 101 | 1.5 | 3.5 | 2 | 1.5 | 412.2 | 139.46 | 160 | 75 | 6315 |
| 159 | 111 | 1.5 | 3.5 | 2 | 1.5 | 447.3 | 119.85 | 160 | 105 · 90 | 6021 · 6218 |
| 169 | 111 | 1.5 | 3.8 | 2.3 | 1.73 | 470.2 | 150.18 | 170 | 80 | 6316 |
| 169 | 121 | 1.5 | 3.8 | 2.3 | 1.73 | 546 | 128.73 | 170 | 110 · 95 | 6022 · 6219 |
| 179 | 121 | 2 | 4.2 | 2.2 | 1.65 | 864 | 214.55 | 180 | 85 | 6317 |
| 179 | 126 | 2 | 4.2 | 2.2 | 1.65 | 928 | 199.32 | 180 | 120 · 100 | 6024 · 6220 |
| 189 | 121 | 2 | 4.3 | 2.3 | 1.73 | 758.8 | 259.93 | 190 | 90 | 6318 |
| 189 | 131 | 2 | 4.3 | 2.3 | 1.73 | 858.3 | 228.85 | 190 | 105 | 6221 |
| 198 | 131 | 2 | 4.5 | 2.5 | 1.88 | 811.8 | 271.8 | 200 | 95 | 6319 |
| 198 | 141 | 2 | 4.5 | 2.5 | 1.88 | 922.8 | 238.26 | 200 | 130 · 110 | 6026 · 6222 |
| 213 | 151 | 2.25 | 4.5 | 2.25 | 1.69 | 941.1 | 313.26 | 215 | 120 · 100 | 6030 · 6224 · 6320 |
| 223 | 161 | 2.25 | 4.6 | 2.35 | 1.76 | 942.4 | 330.26 | 225 | 150 · 105 | 6321 |
| 228 | 161 | 2.25 | 4.95 | 2.7 | 2.03 | 1036.2 | 361.54 | 230 | 130 | 6226 |
| 238 | 161 | 2.25 | 5.25 | 3 | 2.25 | 1020.9 | 426.18 | 240 | 110 | 6322 |
| 248 | 171 | 2.5 | 5 | 2.5 | 1.88 | 1004.7 | 497.27 | 250 | 140 | 6228 |
| 258 | 171 | 2.5 | 5.5 | 3 | 2.25 | 1106.4 | 575.26 | 260 | 120 | 6324 |
| 268 | 181 | 2.5 | 5.7 | 2.2 | 2.4 | 1155 | 602.08 | 270 | 150 | 6230 |
| 278 | 181 | 2.5 | 6 | 3.5 | 2.63 | 1154.9 | 686.23 | 280 | 130 | 6326 |
| 288 | 191 | 2.75 | 5.75 | 3 | 2.25 | 1145.2 | 787.75 | 290 | 160 | 6232 |
| 298 | 191 | 2.75 | 6.35 | 3.6 | 2.7 | 1306.9 | 887.1 | 300 | 140 | 6328 |
| 308 | 202 | 3 | 6.1 | 3.1 | 2.33 | 1299.9 | 999.87 | 310 | 170 | 6234 |
| 318 | 212 | 3 | 6.2 | 3.2 | 2.4 | 1302.1 | 1039.08 | 320 | 180 · 150 | 6236 · 6330 |
| 338 | 232 | 3 | 6.6 | 3.6 | 2.7 | 1414.6 | 1117.5 | 340 | 190 · 160 | 6238 · 6332 |
| 358 | 242 | 3 | 7.2 | 4.2 | 3.16 | 1528.9 | 1287.29 | 360 | 200 | 6240 |
