끝단을 둥글게 가공한 라운드키의 스테인리스(SUS304) 버전입니다. 1R은 한쪽, 2R은 양쪽이 라운드 형상이며 내식성이 필요한 축·보스 고정부에 사용합니다. 단면 치수(b×h)와 허용차는 라운드키(S45C)와 동일합니다.
※ 원하는 규격이 표에 없으면 비규격 제작 문의가 가능합니다.

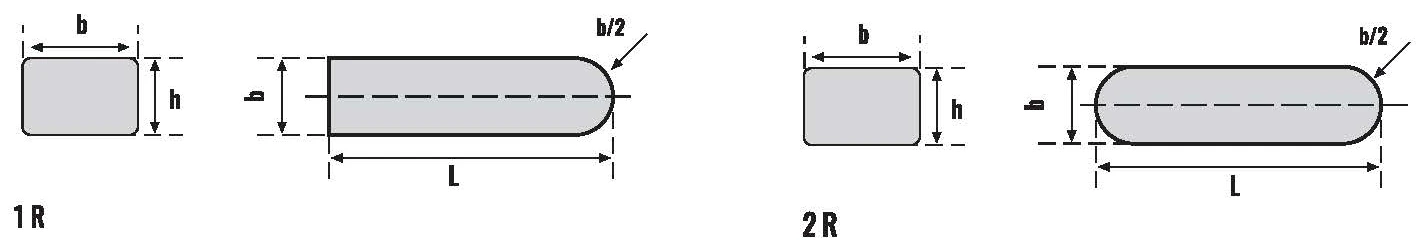

▲ 스텐 라운드키 도면
| 규격 ＼ L | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 |
|---|---|---|---|---|---|---|---|---|
| 1R 4×4 | ○ | ○ | ○ | ○ | ||||
| 5×5 | ○ | ○ | ○ | ○ | ||||
| 6×6 | ○ | ○ | ○ | ○ | ○ | |||
| 8×7 | ○ | ○ | ○ |
| 규격 ＼ L | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2R 4×4 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 5×5 | ○ | ○ | ○ | ○ | ○ | ○ | |||||||
| 6×6 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 8×7 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 10×8 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 12×8 | ○ | ○ |
