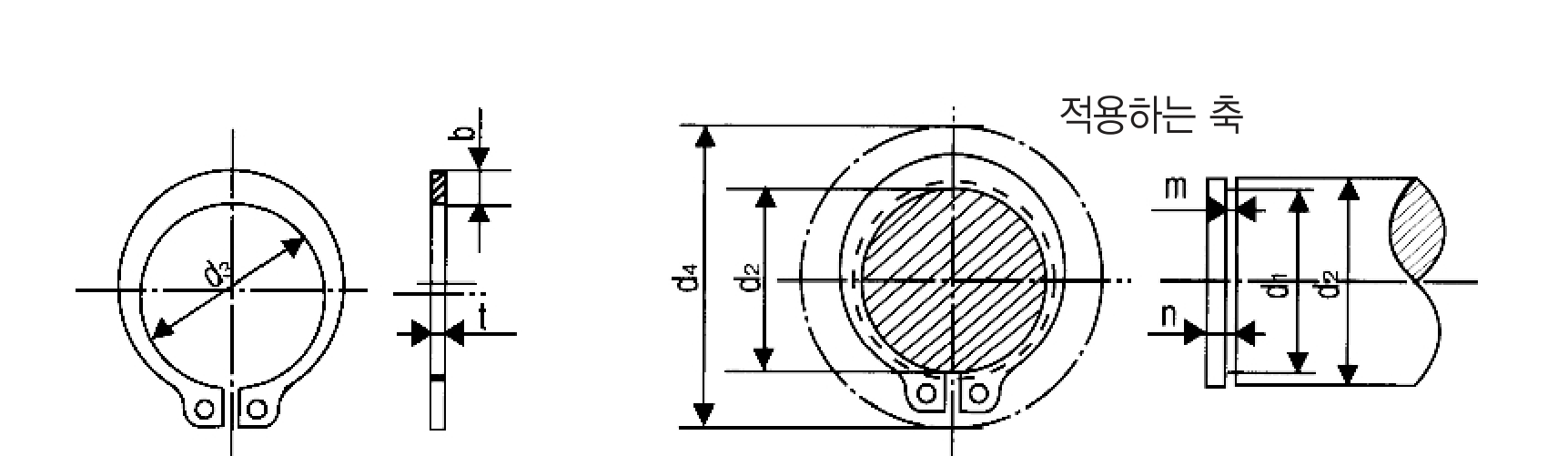

샤프트(축) 바깥 둘레의 홈에 끼워 부품의 축방향 이탈을 막는 외측용 표준 멈춤링입니다. 호칭경 전 규격을 보유합니다.
단위: mm · 축용(외측) C형 멈춤링 STW · KS B1336 / JIS B2804 · 적용 축경 = 호칭(d1)
| Size No. | d3 | t | ||
|---|---|---|---|---|
| 기준치수 | 허용차 | 기준치수 | 허용차 | |
| STW-※3 | 2.7 | +0.04 −0.15 | 0.25 | ±0.025 |
| STW-4 | 3.7 | 0.4 | ±0.03 | |
| STW-5 | 4.7 | 0.6 | ||
| STW-6 | 5.6 | 0.7 | ±0.04 | |
| STW-7 | 6.5 | +0.06 −0.2 | 0.8 | |
| STW-8 | 7.4 | |||
| STW-9 | 8.4 | |||
| STW-10 | 9.3 | ±0.15 | 1 | ±0.05 |
| STW-11 | 10.2 | |||
| STW-12 | 11.1 | ±0.18 | ||
| STW-13 | 12.0 | |||
| STW-14 | 12.9 | |||
| STW-15 | 13.8 | |||
| STW-16 | 14.7 | |||
| STW-17 | 15.7 | |||
| STW-18 | 16.5 | 1.2 | ±0.06 | |
| STW-19 | 17.5 | |||
| STW-20 | 18.5 | ±0.2 | ||
| STW-21 | 19.5 | |||
| STW-22 | 20.5 | |||
| STW-※23 | 21.4 | |||
| STW-24 | 22.2 | |||
| STW-25 | 23.2 | |||
| STW-26 | 24.2 | |||
| STW-※27 | 25.0 | |||
| STW-28 | 25.9 | 1.6 | ||
| STW-29 | 26.9 | |||
| STW-30 | 27.9 | |||
| STW-32 | 29.6 | |||
| STW-34 | 31.5 | ±0.25 | 1.8 | |
| STW-35 | 32.2 | |||
| STW-36 | 33.2 | |||
| STW-38 | 35.2 | |||
| STW-40 | 37.0 | ±0.4 | ||
| STW-42 | 38.5 | |||
| STW-45 | 41.5 | |||
| STW-※47 | 43.4 | |||
| STW-48 | 44.5 | |||
| STW-50 | 45.8 | 2 | ±0.07 | |
| STW-52 | 47.8 | |||
| STW-55 | 50.8 | ±0.45 | ||
| STW-56 | 51.8 | |||
| STW-58 | 53.8 | |||
| STW-60 | 55.8 | |||
| STW-62 | 57.8 | |||
| Size No. | d3 | t | ||
|---|---|---|---|---|
| 기준치수 | 허용차 | 기준치수 | 허용차 | |
| STW-※63 | 58.8 | ±0.45 | 2 | ±0.07 |
| STW-65 | 60.8 | 2.5 | ±0.08 | |
| STW-68 | 63.5 | |||
| STW-70 | 65.5 | |||
| STW-72 | 67.5 | |||
| STW-75 | 70.7 | |||
| STW-78 | 73.5 | |||
| STW-80 | 74.5 | |||
| STW-82 | 76.5 | |||
| STW-85 | 79.5 | ±0.55 | 3 | ±0.09 |
| STW-※88 | 82.5 | |||
| STW-90 | 84.5 | |||
| STW-95 | 89.4 | |||
| STW-100 | 94.5 | |||
| STW-105 | 98.0 | 4 | ||
| STW-110 | 103.0 | |||
| STW-115 | 108.0 | |||
| STW-120 | 113.0 | |||
| STW-125 | 118.0 | |||
| STW-130 | 123.0 | +0.63 −1.26 | ||
| STW-135 | 128.0 | |||
| STW-140 | 133.0 | |||
| STW-145 | 138.0 | |||
| STW-150 | 142.0 | |||
| STW-155 | 146.0 | |||
| STW-160 | 151.0 | |||
| STW-165 | 155.5 | |||
| STW-170 | 160.5 | |||
| STW-175 | 165.5 | |||
| STW-180 | 170.5 | |||
| STW-185 | 175.5 | |||
| STW-190 | 180.5 | |||
| STW-195 | 185.5 | |||
| STW-200 | 190.5 | |||
| STW-210 | 198.0 | +0.72 −1.44 | 5 | ±0.15 |
| STW-220 | 208.0 | |||
| STW-230 | 218.0 | |||
| STW-240 | 228.0 | |||
| STW-250 | 238.0 | |||
| STW-260 | 245.0 | +0.81 −1.62 | ||
| STW-270 | 255.5 | |||
| STW-280 | 265.5 | |||
| STW-290 | 275.5 | |||
| STW-300 | 285.5 | |||
재질: SK5 · SUS304 · 스프링용 스텐레스강(주문생산) / 경도: HRC 44~52 / 표면처리: 흑착색 / 인산염피막(요구시) / t는 소재 두께 / 허용차 단위 mm / ※ = 비규격 제품 / 표는 멈춤링 치수(d3·t) 기준이며, 적용 축의 홈 가공치수는 문의.
규격·수량에 따라 가격이 달라집니다.
재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.
표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.
호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.
