구름(롤링) 베어링을 축·하우징에 고정하는 베어링 전용 스냅링입니다. 원형 단면으로 베어링 홈에 끼워 축방향 위치를 잡아줍니다.

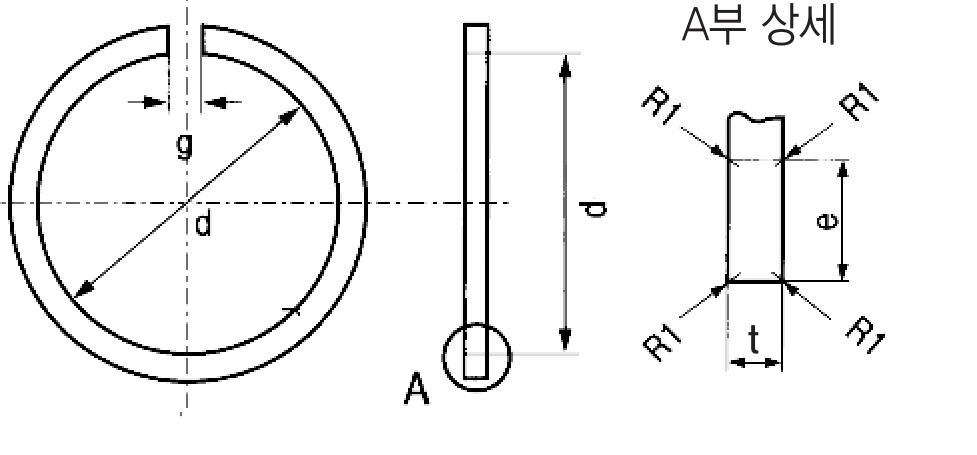

단위: mm · 구름 베어링용 스냅링(NR) · 호칭 = NR 번호
| Size No. | d | t | ||
|---|---|---|---|---|
| 기준치수 | 허용차 | 기준치수 | 허용차 | |
| NR-30 | 27.8 | ±0.2 | 1.07 | ±0.05 |
| NR-32 | 29.8 | |||
| NR-35 | 32.8 | |||
| NR-37 | 34.4 | |||
| NR-40 | 37.7 | |||
| NR-42 | 39.4 | |||
| NR-44 | 41.4 | |||
| NR-47 | 44.1 | ±0.3 | ||
| NR-50 | 47.1 | |||
| NR-52 | 49.2 | |||
| NR-55 | 52.1 | |||
| NR-56 | 53.1 | |||
| NR-58 | 55.1 | |||
| NR-62 | 58.9 | 1.65 | ||
| NR-65 | 61.9 | |||
| NR-68 | 64.1 | |||
| NR-72 | 68.1 | |||
| NR-75 | 71.1 | |||
| Size No. | d | t | ||
|---|---|---|---|---|
| 기준치수 | 허용차 | 기준치수 | 허용차 | |
| NR-80 | 76.1 | ±0.3 | 1.65 | ±0.05 |
| NR-85 | 81.1 | |||
| NR-90 | 86.1 | 2.41 | ||
| NR-95 | 91.1 | |||
| NR-100 | 96.1 | |||
| NR-110 | 106.1 | |||
| NR-115 | 111.1 | |||
| NR-120 | 114.4 | ±0.4 | 2.77 | |
| NR-125 | 119.4 | |||
| NR-130 | 124.4 | |||
| NR-140 | 134.4 | |||
| NR-145 | 139.4 | |||
| NR-150 | 144.4 | |||
| NR-160 | 154.4 | |||
| NR-170 | 162.9 | 3.05 | ||
| NR-180 | 172.9 | |||
| NR-190 | 182.9 | |||
| NR-200 | 192.9 | |||
재질: SK5 · STS304 · 스프링용 스텐레스강 / 경도: HRC 44~52 / 표면처리: 흑착색·인산염피막 / 허용차 단위 mm / 소경(NR-11~29)은 카탈로그 미기재 — 별도 문의.
규격·수량에 따라 가격이 달라집니다.
재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.
표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.
호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.
