축 바깥 둘레의 홈에 끼워 부품의 축방향 이탈을 막는 둥근 단면(원형) S형 멈춤링입니다. C형보다 접촉 면이 둥글어 홈 모서리 부담이 적습니다. 호칭경 Ø6~Ø100을 보유합니다.

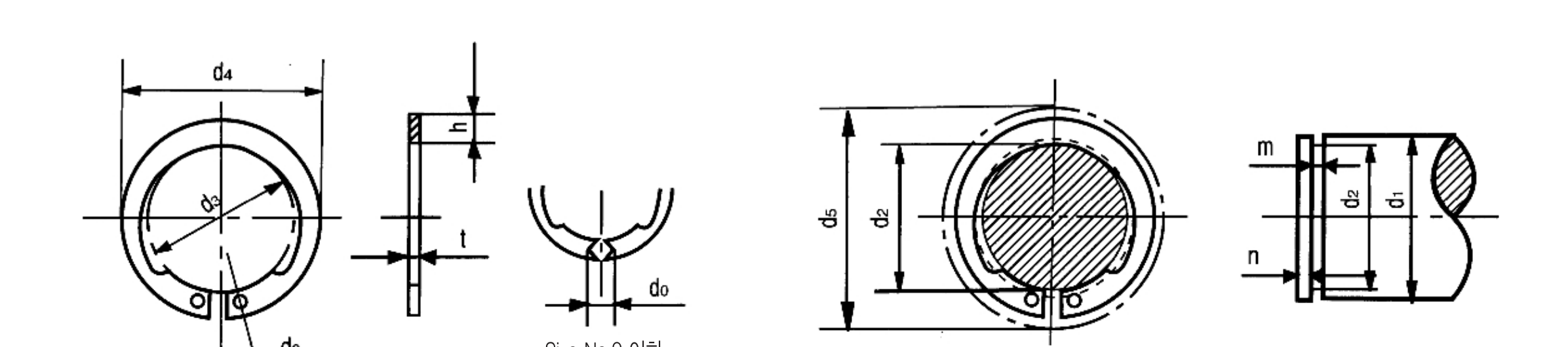

단위: mm · 둥근 S형(축용) 멈춤링 ISTW · 적용 축경 = 호칭(d1)
| Size No. | d3 | t | ||
|---|---|---|---|---|
| 기준치수 | 허용차 | 기준치수 | 허용차 | |
| ISTW-6 | 5.6 | −0.1 −0.2 | 0.5 | ±0.03 |
| ISTW-7 | 6.5 | 0.6 | ||
| ISTW-8 | 7.4 | 0.7 | ±0.04 | |
| ISTW-9 | 8.4 | 0.8 | ||
| ISTW-10 | 9.3 | ±0.15 | 1 | ±0.05 |
| ISTW-11 | 10.2 | |||
| ISTW-12 | 11.1 | |||
| ISTW-13 | 12.0 | |||
| ISTW-14 | 12.9 | ±0.18 | ||
| ISTW-15 | 13.8 | |||
| ISTW-16 | 14.7 | |||
| ISTW-17 | 15.7 | |||
| ISTW-18 | 16.5 | 1.2 | ±0.06 | |
| ISTW-19 | 17.5 | |||
| ISTW-20 | 18.5 | ±0.2 | ||
| ISTW-21 | 19.5 | |||
| ISTW-22 | 20.5 | |||
| ISTW-24 | 22.2 | |||
| ISTW-25 | 23.2 | |||
| ISTW-26 | 24.2 | |||
| ISTW-28 | 25.9 | 1.5 | ||
| ISTW-※29 | 26.9 | |||
| ISTW-30 | 27.9 | |||
| ISTW-32 | 29.6 | |||
| ISTW-34 | 31.5 | ±0.25 | ||
| ISTW-35 | 32.2 | |||
| ISTW-36 | 33.2 | |||
| Size No. | d3 | t | ||
|---|---|---|---|---|
| 기준치수 | 허용차 | 기준치수 | 허용차 | |
| ISTW-38 | 35.2 | ±0.25 | 1.5 | ±0.06 |
| ISTW-40 | 37.0 | ±0.4 | 1.75 | |
| ISTW-42 | 38.5 | |||
| ISTW-45 | 41.5 | |||
| ISTW-48 | 44.5 | |||
| ISTW-50 | 45.8 | ±0.45 | 2 | |
| ISTW-※52 | 47.8 | |||
| ISTW-55 | 50.8 | |||
| ISTW-※56 | 51.8 | |||
| ISTW-58 | 53.8 | |||
| ISTW-60 | 55.8 | |||
| ISTW-62 | 57.8 | |||
| ISTW-※63 | 58.8 | |||
| ISTW-65 | 60.8 | 2.5 | ±0.08 | |
| ISTW-※68 | 63.5 | |||
| ISTW-70 | 65.5 | |||
| ISTW-※72 | 67.5 | |||
| ISTW-※75 | 70.5 | |||
| ISTW-※78 | 73.5 | |||
| ISTW-※80 | 74.5 | |||
| ISTW-※82 | 76.5 | |||
| ISTW-※85 | 79.5 | ±0.55 | 3 | ±0.09 |
| ISTW-※88 | 82.5 | |||
| ISTW-※90 | 84.5 | |||
| ISTW-※95 | 89.5 | |||
| ISTW-※100 | 94.5 | |||
재질: SK5 · 스프링강 / 경도: HRC 44~52 / 표면처리: 인산염피막(A.C.P) 표준 / t는 소재 두께 / 허용차 단위 mm / ※ = 비규격 제품 / 표는 멈춤링 치수(d3·t) 기준이며, 적용 축의 홈 가공치수는 문의.
규격·수량에 따라 가격이 달라집니다.
재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.
표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.
호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.
