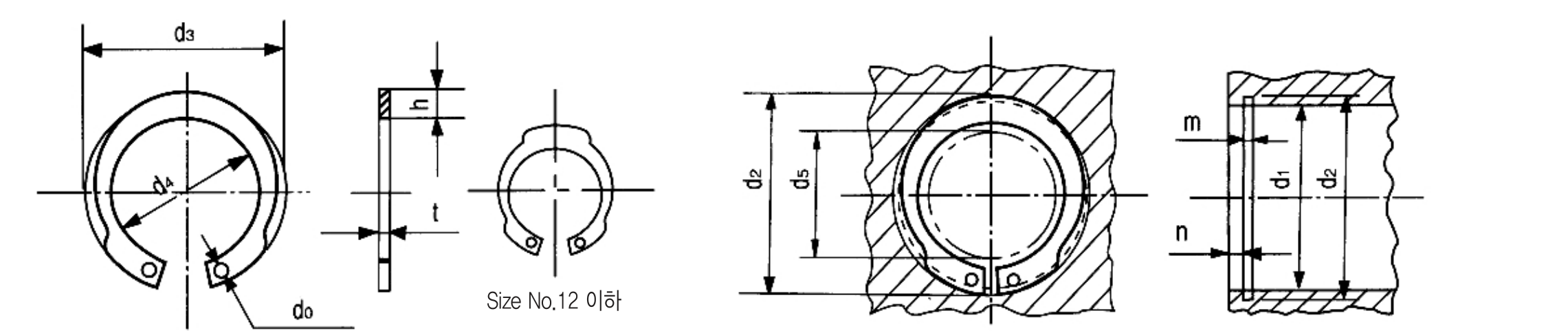

하우징(구멍) 안쪽 둘레의 홈에 끼워 부품의 축방향 이탈을 막는 구멍용 멈춤링으로, S형·R형을 겸용할 수 있습니다. 호칭경 Ø10~Ø100을 보유합니다.
단위: mm · 구멍용 S·R겸용 멈춤링 IRTW · 적용 구멍경 = 호칭(d1)
| Size No. | d3 | t | ||
|---|---|---|---|---|
| 기준치수 | 허용차 | 기준치수 | 허용차 | |
| IRTW-10 | 11.1 | ±0.18 | 1 | ±0.05 |
| IRTW-11 | 12.2 | |||
| IRTW-12 | 13.3 | |||
| IRTW-13 | 14.1 | |||
| IRTW-14 | 15.1 | |||
| IRTW-15 | 16.2 | |||
| IRTW-16 | 17.3 | |||
| IRTW-17 | 18.3 | ±0.2 | ||
| IRTW-18 | 19.5 | |||
| IRTW-19 | 20.5 | |||
| IRTW-20 | 21.5 | |||
| IRTW-21 | 22.5 | |||
| IRTW-22 | 23.5 | |||
| IRTW-24 | 25.9 | 1.2 | ±0.06 | |
| IRTW-25 | 26.9 | |||
| IRTW-26 | 27.9 | |||
| IRTW-28 | 30.1 | |||
| IRTW-30 | 32.1 | |||
| IRTW-32 | 34.4 | |||
| IRTW-34 | 36.5 | ±0.25 | 1.5 | |
| IRTW-35 | 37.8 | |||
| IRTW-36 | 38.8 | |||
| IRTW-37 | 39.8 | |||
| IRTW-38 | 40.8 | |||
| IRTW-40 | 43.5 | |||
| IRTW-42 | 45.5 | ±0.4 | 1.75 | |
| Size No. | d3 | t | ||
|---|---|---|---|---|
| 기준치수 | 허용차 | 기준치수 | 허용차 | |
| IRTW-45 | 48.5 | ±0.4 | 1.75 | ±0.06 |
| IRTW-47 | 50.5 | |||
| IRTW-48 | 51.5 | |||
| IRTW-50 | 54.2 | ±0.45 | 2 | ±0.07 |
| IRTW-52 | 56.2 | |||
| IRTW-55 | 59.2 | |||
| IRTW-56 | 60.2 | |||
| IRTW-58 | 62.2 | |||
| IRTW-60 | 64.2 | |||
| IRTW-62 | 66.2 | |||
| IRTW-※63 | 67.2 | |||
| IRTW-65 | 69.2 | 2.5 | ±0.08 | |
| IRTW-※68 | 72.5 | |||
| IRTW-70 | 74.5 | |||
| IRTW-72 | 76.5 | |||
| IRTW-75 | 79.5 | |||
| IRTW-※78 | 82.5 | |||
| IRTW-80 | 85.5 | |||
| IRTW-※82 | 87.5 | |||
| IRTW-※85 | 90.5 | ±0.55 | 3 | ±0.09 |
| IRTW-※88 | 93.5 | |||
| IRTW-※90 | 95.5 | |||
| IRTW-※92 | 97.5 | |||
| IRTW-※95 | 100.5 | |||
| IRTW-※98 | 103.5 | |||
| IRTW-100 | 105.5 | |||
재질: SK5 · 스프링강 / 경도: HRC 44~52 / 표면처리: 인산염피막(A.C.P) 표준 / t는 소재 두께 / 허용차 단위 mm / ※ = 비규격 제품 / 표는 멈춤링 치수(d3·t) 기준이며, 적용 구멍의 홈 가공치수는 문의.
