가는 축의 얕은 홈에 측면(반경 방향)에서 끼워 부품을 고정하는 소형 E링입니다. 호칭 d 0.8~24를 보유합니다.

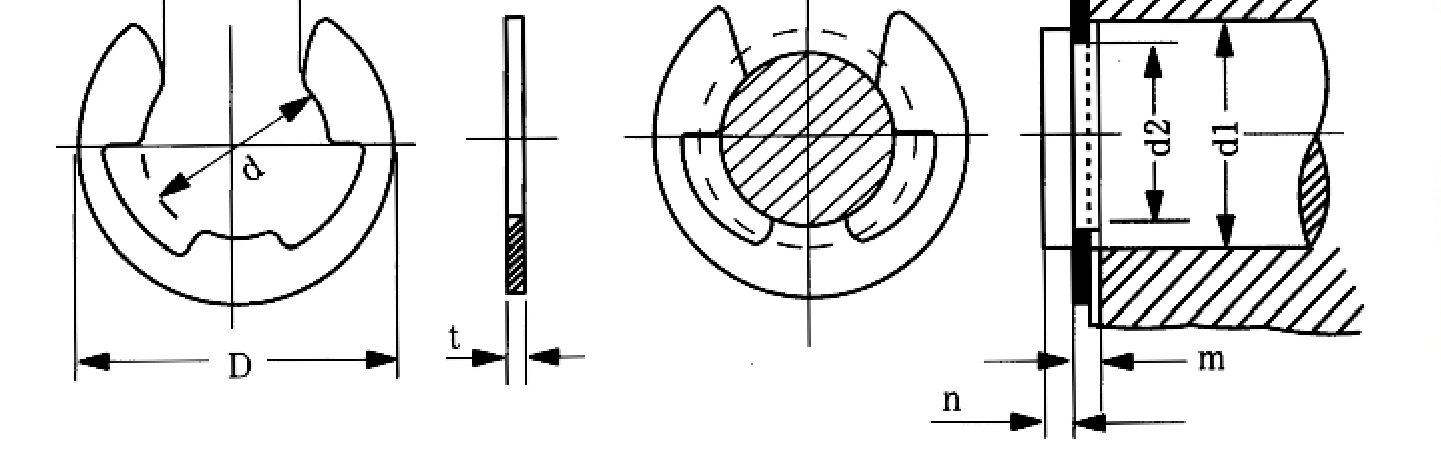

단위: mm · E형 멈춤링(E-Ring) · 호칭 = d(적용 축 홈 지름)
| Size No. | d | D | H | t | ||||
|---|---|---|---|---|---|---|---|---|
| 기준치수 | 허용차 | 기준치수 | 허용차 | 기준치수 | 허용차 | 기준치수 | 허용차 | |
| E-0.8 | 0.8 | 0 −0.08 | 2 | ±0.1 | 0.7 | 0 −0.25 | 0.2 | ±0.02 |
| E-1 | 0.98 | 2.8 | 0.88 | |||||
| E-1.2 | 1.2 | 3 | 1 | 0.3 | ±0.025 | |||
| E-1.5 | 1.5 | 4 | 1.3 | 0.4 | ||||
| E-※1.9 | 1.9 | 0 −0.09 | 4.5 | 1.7 | ±0.03 | |||
| E-2 | 2 | 5 | ||||||
| E-※2.3 | 2.3 | 6 | 2 | |||||
| E-2.5 | 2.5 | 2.1 | ||||||
| E-3 | 3 | 7 | 2.6 | 0.6 | ±0.04 | |||
| E-※3.2 | 3.2 | ±0.2 | 2.8 | |||||
| E-4 | 4 | 0 −0.12 | 9 | 3.5 | 0 −0.3 | |||
| E-5 | 5 | 11 | 4.3 | |||||
| E-6 | 6 | 12 | 5.2 | 0.8 | ||||
| E-7 | 7 | 0 −0.15 | 14 | 6.1 | ||||
| E-8 | 8 | 16 | 6.9 | |||||
| E-9 | 9 | 18 | 7.8 | 0 −0.35 | ||||
| E-10 | 10 | 0 −0.18 | 20 | ±0.3 | 8.7 | 1 | ±0.05 | |
| E-12 | 12 | 23 | 10.4 | |||||
| E-15 | 15 | 29 | 13 | 0 −0.45 | 1.5 | ±0.06 | ||
| E-19 | 19 | 0 −0.21 | 37 | 16.5 | ||||
| E-24 | 24 | 44 | 20.8 | 0 −0.5 | 2 | ±0.07 | ||
재질: SK5 · SUS304 · 스프링용 스텐레스강 / 경도: HRC 44~52 / 표면처리: 흑착색·인산염피막 / t는 소재 두께 / 허용차 단위 mm / ※ = 비규격 제품 / 표는 E링 치수(d·D·H·t) 기준이며, 적용 축의 홈 가공치수(d2·m·n)는 문의.
규격·수량에 따라 가격이 달라집니다.
재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.
표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.
호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.
