쐐기(편심) 원리의 凹凸 2개 너트가 맞물려, 강한 진동·충격에도 풀리지 않는 하드록 너트입니다.
출처: 대동뉴테크 카탈로그 · 단위 mm

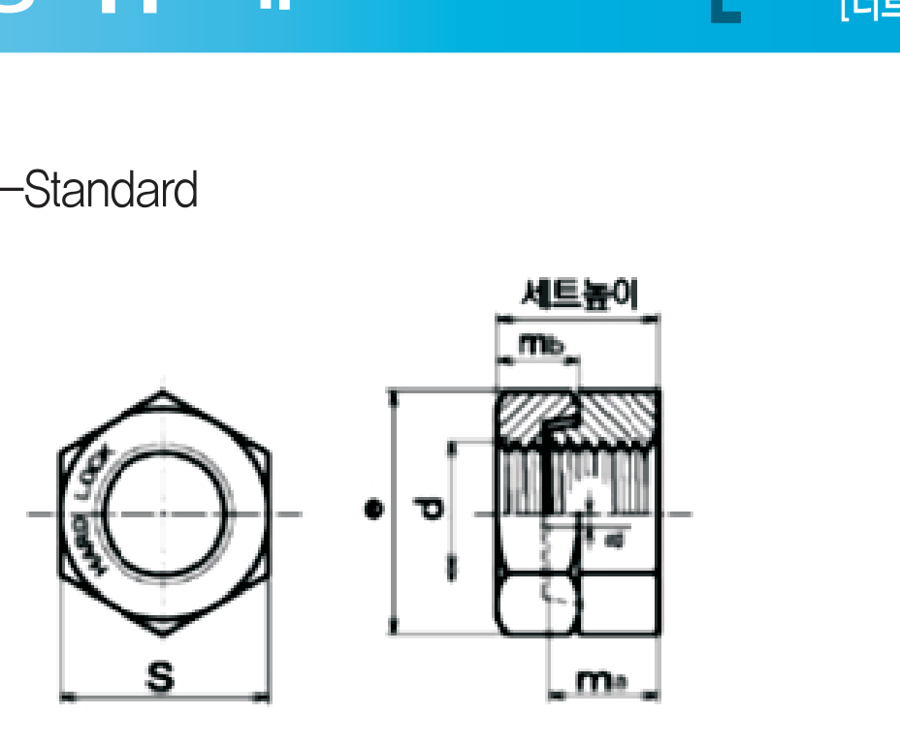

| 사이즈 | 피치 | 이면폭 s | 대각 e | 세트높이 | 중량(g) |
|---|---|---|---|---|---|
| M5 | 0.8 | 8 | 9.2 | 6.4 | 1.9 |
| M6 | 1.0 | 10 | 11.5 | 8 | 4 |
| M8 | 1.25 | 13 | 15 | 10.6 | 8.9 |
| M10 | 1.5 | 17 | 19.6 | 13 | 18 |
| M12 | 1.75 | 19 | 21.9 | 15.8 | 26 |
| M16 | 2.0 | 24 | 27.7 | 19 | 46 |
| M20 | 2.5 | 30 | 34.6 | 24.5 | 93 |
| M22 | 2.5 | 32 | 37 | 27.6 | 115 |
| M24 | 3.0 | 36 | 41.6 | 30.1 | 183 |
| M27 | 3.0 | 41 | 47.3 | 32.1 | 243 |
| M30 | 3.5 | 46 | 53.1 | 35.1 | 312 |
| M33 | 3.5 | 50 | 57.7 | 38 | 411 |
| M36 | 4.0 | 55 | 63.5 | 40.5 | 532 |
| M39 | 4.0 | 60 | 69.3 | 44 | 681 |
| M42 | 4.5 | 65 | 75 | 48.5 | 892 |
| M45 | 4.5 | 70 | 80.8 | 52.5 | 1,115 |
| M48 | 5.0 | 75 | 86.5 | 56.5 | 1,393 |
| M52 | 5.0 | 80 | 92.4 | 62 | 1,708 |
| M56 | 5.5 | 85 | 98.1 | 67 | 2,047 |
| M64 | 6.0 | 95 | 110 | 75 | 2,795 |
단위 mm · 너트형상 JIS B1181(ISO4032). M16~M30 SUS304는 현재 제작, 사장차수는 종래사양(HLN-B). 조임 토르크표는 카탈로그 참조. · 정확한 치수·재고는 문의 바랍니다.
규격·수량에 따라 가격이 달라집니다.
재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.
표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.
호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.
