로크 너트 (AN)

AN Lock Nut · 베어링 고정

축에 끼운 베어링·기어 등을 고정하는 KS 표준 로크너트입니다. 전용 로크 와셔(AW)와 한 쌍으로 사용합니다.

규격AN 00 ~ AN 100

형식로크 너트 (홈붙이)

재질S45C / STS 304

호칭M10 ~ Tr500

짝 와셔로크 와셔 AW

대동뉴테크 정품전 규격 보유소량 주문 가능비규격 제작

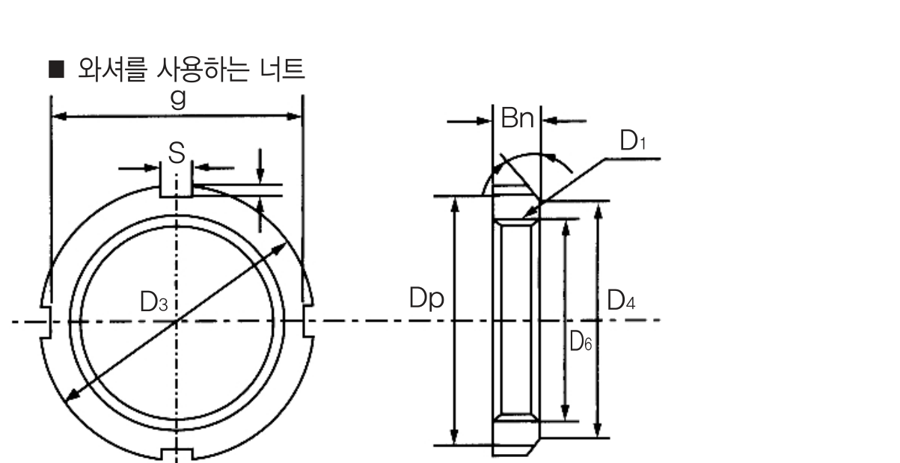

규격·치수표

출처: 대동뉴테크 카탈로그 · 단위 mm

규격AN 00 ~ AN 100

형식로크 너트 (홈붙이)

재질S45C / STS 304

호칭M10 ~ Tr500

짝 와셔로크 와셔 AW

규격 빠른 찾기

호칭번호	나사의 호칭 (D₁)	D₂	D₃	B₁
AN 00	M 10×0.75	18	10.5	4
AN 01	M 12×1	21	12.5	4
AN 02	M 15×1	25	15.5	5
AN 03	M 17×1	28	17.5	5
AN 04	M 20×1	32	20.5	6
AN 05	M 25×1.5	38	25.8	7
AN 06	M 30×1.5	45	30.8	7
AN 07	M 35×1.5	52	35.8	8
AN 08	M 40×1.5	58	40.8	9
AN 09	M 45×1.5	65	45.8	10
AN 10	M 50×1.5	70	50.8	11
AN 11	M 55×2	75	56	11
AN 12	M 60×2	80	61	11
AN 13	M 65×2	85	66	12
AN 14	M 70×2	92	71	12
AN 15	M 75×2	98	76	13
AN 16	M 80×2	105	81	15
AN 17	M 85×2	110	86	16
AN 18	M 90×2	120	91	16
AN 19	M 95×2	125	96	17
AN 20	M 100×2	130	101	18
AN 21	M 105×2	140	106	18
AN 22	M 110×2	145	111	19
AN 23	M 115×2	150	116	19
AN 24	M 120×2	155	121	20
AN 25	M 125×2	160	126	21
AN 26	M 130×2	165	131	21
AN 27	M 135×2	175	136	22
AN 28	M 140×2	180	141	22
AN 29	M 145×2	190	146	24
AN 30	M 150×2	195	151	24
AN 31	M 155×3	200	156.5	25
AN 32	M 160×3	210	161.5	25
AN 33	M 165×3	210	166.5	26
AN 34	M 170×3	220	171.5	26
AN 36	M 180×3	230	181.5	27
AN 38	M 190×3	240	191.5	28
AN 40	M 200×3	250	201.5	29
AN 44	Tr 220×4	280	222	32
AN 48	Tr 240×4	300	242	34
AN 52	Tr 260×4	330	262	36
AN 56	Tr 280×4	350	282	38
AN 60	Tr 300×4	380	302	40
AN 64	Tr 320×5	400	322.5	42
AN 68	Tr 340×5	400	342.5	55
AN 72	Tr 360×5	460	362.5	58
AN 76	Tr 380×5	490	382.5	60
AN 80	Tr 400×5	520	402.5	70
AN 84	Tr 420×5	540	422.5	70
AN 88	Tr 440×5	560	442.5	70
AN 92	Tr 460×5	580	462.5	75
AN 96	Tr 480×5	620	482.5	75
AN 100	Tr 500×5	630	502.5	80

단위 mm · D₂ 외경 / D₃ 홈경 / B₁ 두께. 전용 로크 와셔(AW)와 함께 사용합니다. 재질 S45C·STS 304 / 나사 기준치수 JIS B 0207. · 정확한 치수·재고는 문의 바랍니다.

규격·수량에 따라 가격이 달라집니다.

🛒

규격별 낱개·소포장 구매는 네이버 스마트스토어(instalay)에서 가능합니다.

📦

재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.

🛠️

표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.

호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.
