반달 모양의 키로, 테이퍼 축·소형 축의 회전 전달과 위치 고정에 사용합니다. 호칭 3×10 ~ 10×32을 보유합니다.

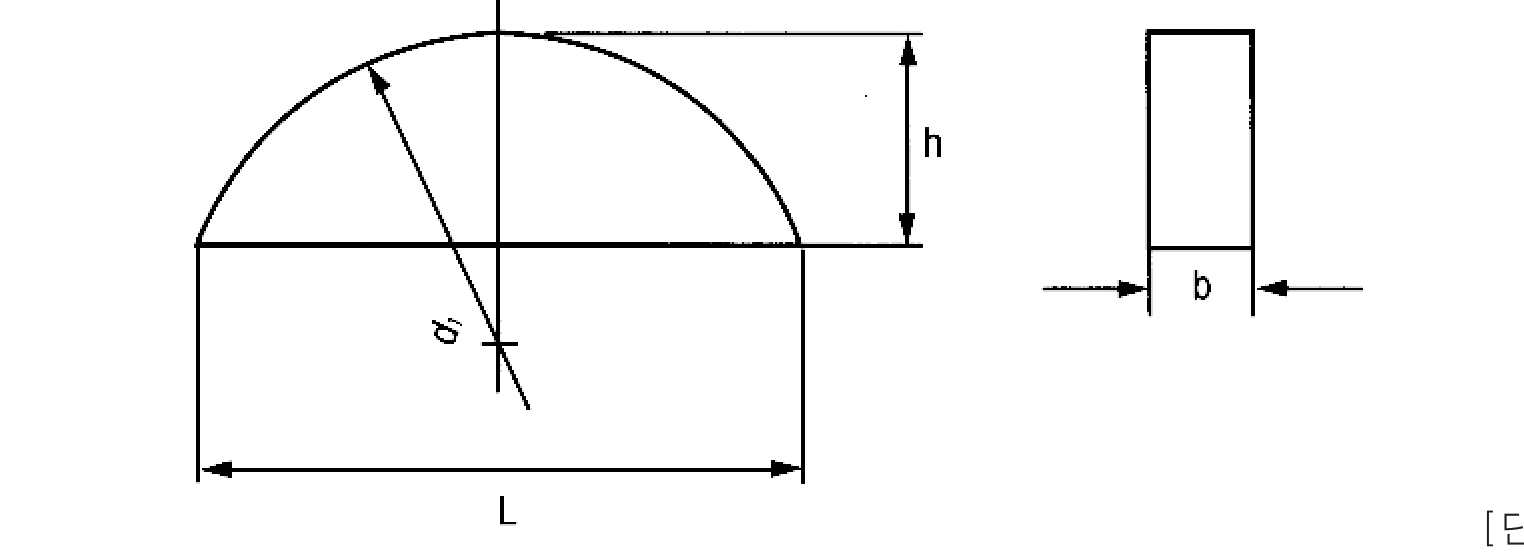

단위: mm · 반달키 (Woodruff Key) · 호칭(b×d₁) · 재질 SM45C
| 호칭 (b×d₁) | b | d₁ | h | L |
|---|---|---|---|---|
| 3×10 | 3 | 10 | 3.7 | 9.6 |
| 3×13 | 3 | 13 | 5.0 | 12.6 |
| 3×16 | 3 | 16 | 6.5 | 15.7 |
| 4×13 | 4 | 13 | 5.0 | 12.6 |
| 4×16 | 4 | 16 | 6.5 | 15.7 |
| 4×19 | 4 | 19 | 7.5 | 18.5 |
| 5×16 | 5 | 16 | 6.5 | 15.7 |
| 5×19 | 5 | 19 | 7.5 | 18.5 |
| 5×22 | 5 | 22 | 9.0 | 21.6 |
| 6×22 | 6 | 22 | 9.0 | 21.6 |
| 6×25 | 6 | 25 | 10 | 24.4 |
| 7×25 | 7 | 25 | 10 | 24.4 |
| 8×28 | 8 | 28 | 11 | 27.3 |
| 8×32 | 8 | 32 | 13 | 31.4 |
| 10×32 | 10 | 32 | 13 | 31.4 |
재질: SM45C(기계구조용 탄소강) / 용도: 테이퍼·소형 축 회전 전달·위치 고정 / 단위 mm / 호칭 3×10 ~ 10×32, 그 외 규격 주문제작·문의.
규격·수량에 따라 가격이 달라집니다.
재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.
표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.
호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.
