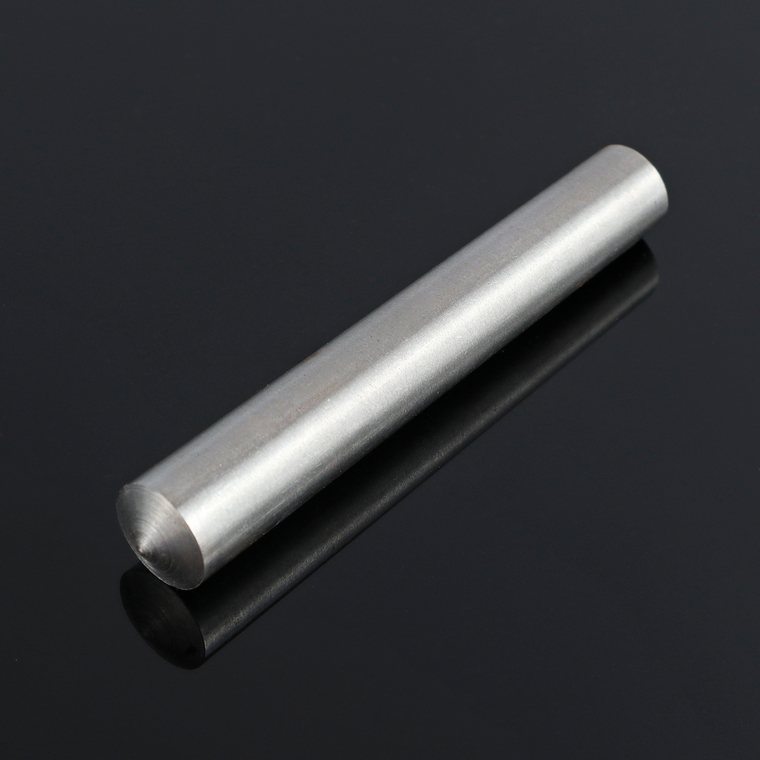

테이퍼 핀 (Taper Pin)

Taper Pin · 1/50 테이퍼 · 재질 SM45C

1/50 테이퍼로 가공한 핀으로, 정밀 위치 결정·고정에 사용합니다. 호칭지름 d 2.5~50, 평형·BT·P(탭형)·NT·P(홈형)을 보유하며, 길이는 규격별로 공급합니다.

규격Taper Pin · 1/50

적용 위치정밀 위치 결정·고정

재질SM45C

표면처리—

호칭경호칭지름 d 2.5 ~ 50

국내 생산전 규격 보유소량 주문 가능비규격 제작

🛒 스마트스토어에서 구매 📞 고객센터 031-766-1555

규격표

단위: mm · 테이퍼 핀 (Taper Pin) · 호칭지름 d · 테이퍼 1/50 · 재질 SM45C

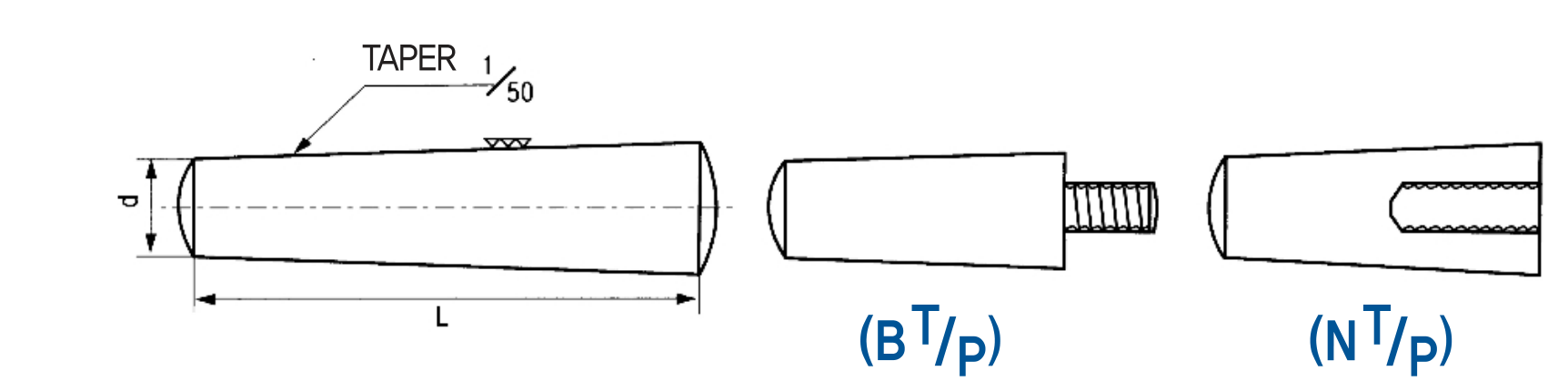

테이퍼 핀 치수 도면 — 형식 — 평형 · BT·P(탭형, 분해용) · NT·P(홈형) / 테이퍼 1/50

← 좌우로 밀어 전체 규격을 확인하세요 →

호칭지름	2.5	3	4	5	6	7	8	10	13	16	20	25	30	40	50
d	2.5	3	4	5	6	7	8	10	13	17	20	25	30	40	50
표준 길이 L	△	20~40	25~60	25~70	30~80	40~90	35~100	50~120	50~120	80~100	80~100	△	△	△	△

길이별 보유 규격 · ○ 보유 / 빈칸·△ 주문제작 · 단위 mm

← 좌우로 밀어 전체 길이를 확인하세요 →

규격 d	종류	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120
3	TP	○	○	○	○	○	○	○	○	○	○	○
	N T/P
	B T/P			○	○	○	○	○	○	○
4	TP	○	○	○	○	○	○	○	○	○	○	○
	N T/P
	B T/P			○	○	○	○	○	○	○
5 · 6	TP	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	N T/P	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	B T/P			○	○	○	○	○	○	○	○	○	○	○
7 · 8	TP	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	N T/P	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	B T/P				○	○	○	○	○	○	○	○	○	○	○	○	○	○
9 · 10	TP	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	N T/P	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	B T/P				○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
12 · 13	TP	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	N T/P	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	B T/P				○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
14 · 15	TP	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	N T/P	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
	B T/P				○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○

재질: SM45C / 용도: 축·허브 정밀 위치 결정·고정(연결핀) / 테이퍼 1/50 / 형식: 평형(TP) · 탭형 BT/P(분해용) · 홈형 NT/P / 호칭지름 d 2.5 ~ 50, 표준 길이 L은 호칭별 위 표 참조(△ = 주문제작) — 그 외 규격·길이 문의.

구매 · 배송

규격·수량에 따라 가격이 달라집니다.

🛒

온라인 구매

규격별 낱개·소포장 구매는 네이버 스마트스토어(instalay)에서 가능합니다.

📦

출고

재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.

🛠️

비규격 제작

표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.

필요한 규격이 표에 없으신가요?

호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.

🛒 스마트스토어 바로가기 견적·제작 문의
