스프링 핀 (Spring Pin) 일반용

Spring Pin · KS B 1339 · 재질 SK5

탄성으로 구멍에 밀착되는 분할(슬롯)형 스프링핀입니다. 호칭지름 d 1~20, 2중 전단하중까지 표기. 망치로 박아 고정하며, 재질 SK5(스프링강).

규격Spring Pin · KS B 1339

적용 위치구멍 밀착 고정(롤핀)

재질SK5 (스프링강)

표면처리—

호칭경호칭지름 d 1 ~ 20

국내 생산전 규격 보유소량 주문 가능비규격 제작

🛒 스마트스토어에서 구매 📞 고객센터 031-766-1555

규격표

단위: mm · 스프링 핀 (일반용) · 호칭지름 d · 외경 D · 두께 t · 2중 전단하중 · 재질 SK5

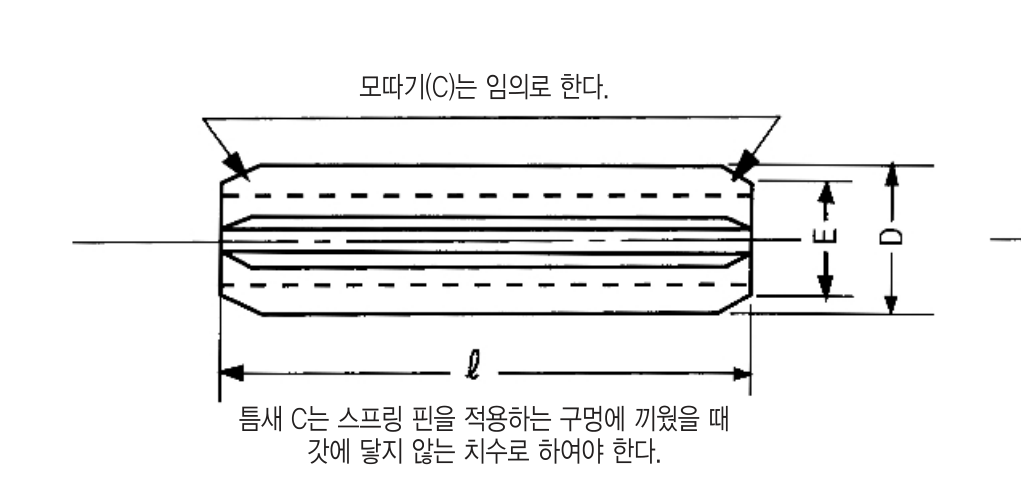

스프링 핀 (일반용) 치수 도면 — 치수 기호 — d 호칭지름 · D 외경 · t 두께 · l 길이 / 틈새 C는 임의

← 좌우로 밀어 전체 호칭지름을 확인하세요 →

호칭지름			1	1.2	1.5	1.6	2	2.5	3	*3.5	4	*4.5	5	6	8	10	12	13	14	16	20
각 부 치수	D	최대	1.2	1.4	1.7	1.8	2.25	2.75	3.25	3.84	4.4	4.84	5.4	6.4	8.6	10.6	12.5	13.7	14.8	16.8	20.9
	D	최소	1.1	1.3	1.6	1.7	2.15	2.65	3.15	3.7	4.2	4.7	5.2	6.2	8.3	10.3	12.3	13.4	14.6	16.5	20.5
	t	기준치수	0.2	0.25	0.3	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1	1.2	1.6	2	2.5	2.5	3	3	4
	E	최대	0.9	1.1	1.4	1.5	1.9	2.4	2.9	3.4	3.9	4.3	4.8	5.8	7.8	9.8	11.7	12.7	13.7	15.7	19.6
	2중전단하중 kgf(KN)		70 (0.69)	104 (1.02)	158 (1.55)	171 (1.68)	281 (2.76)	440 (4.3)	633 (6.2)	861 (8.44)	1130 (11.08)	1425 (13.97)	1760 (17.25)	2532 (24.83)	4500 (44.13)	7030 (68.94)	8790 (86.2)	11500 (112.78)	14470 (141.8)	17100 (167.6)	28060 (274.99)
적용하는 구멍	경		1	1.2	1.5	1.6	2	2.5	3	*3.5	4	*4.5	5	6	8	10	12	13	14	16	20
적용하는 구멍	허용차		+0.08 0				+0.09 0			+0.12 0					+0.15 0	+0.2 0				+0.3 0
길이 L		허용차	↓ 길이별 보유 규격 (○ = 보유 / 빈칸 주문 · 단위 mm)
4		+0.5 0	○	○	○	○
5			○	○	○	○
6			○	○	○	○	○	○
8			○	○	○	○	○	○	○
10			○	○	○	○	○	○	○	○	○
12		+1 0		○	○	○	○	○	○	○	○	○	○
14					○	○	○	○	○	○	○	○	○	○
16					○	○	○	○	○	○	○	○	○	○
18						○	○	○	○	○	○	○	○	○	○
20							○	○	○	○	○	○	○	○	○
22							○	○	○	○	○	○	○	○	○	○
24							○	○	○	○	○	○	○	○	○	○
25							○	○	○	○	○	○	○	○	○	○	○
28								○	○	○	○	○	○	○	○	○	○	○
30								○	○	○	○	○	○	○	○	○	○	○	○
35									○	○	○	○	○	○	○	○	○	○	○	○
40										○	○	○	○	○	○	○	○	○	○	○	○
45											○	○	○	○	○	○	○	○	○	○	○
50												○	○	○	○	○	○	○	○	○	○
55													○	○	○	○	○	○	○	○	○
60		+1.5 0												○	○	○	○	○	○	○	○
65														○	○	○	○	○	○	○	○
70															○	○	○	○	○	○	○
80															○	○	○	○	○	○	○
90																○	○	○	○	○	○
100																○	○	○	○	○	○
110																	○	○	○	○	○
120																		○	○	○	○
140																				○	○

규격: KS B 1339 · JIS B 2808 / 재질: 스프링강 · 스프링용 스테인리스(2Ø~10Ø 생산) / 경도: HRC 44~52 / 용도: 연결핀(슬릿형) / 표면처리: 인산염피막(A.C.P) / D 외경 · t 두께 · E / 2면 전단하중 kN / 단위 mm · ※ = 비규격 — 그 외 별도 문의.
