R형 스냅 핀 (R Pin)

R Pin · 빠른 탈착 분할핀 · 스프링강/스텐

R자형으로 구부린 스냅 분할핀으로, 공구 없이 빠르게 끼우고 빼는 축 고정용입니다. Size No. 4.0~30.0(적용 축경 기준), 재질 스프링강·스프링용 스테인리스.

규격R Pin (스냅 분할핀)

적용 위치빠른 탈착 축 고정

재질SWRH57A~82B · 스텐

표면처리—

호칭경Size No. 4.0 ~ 30.0

국내 생산전 규격 보유소량 주문 가능비규격 제작

규격표

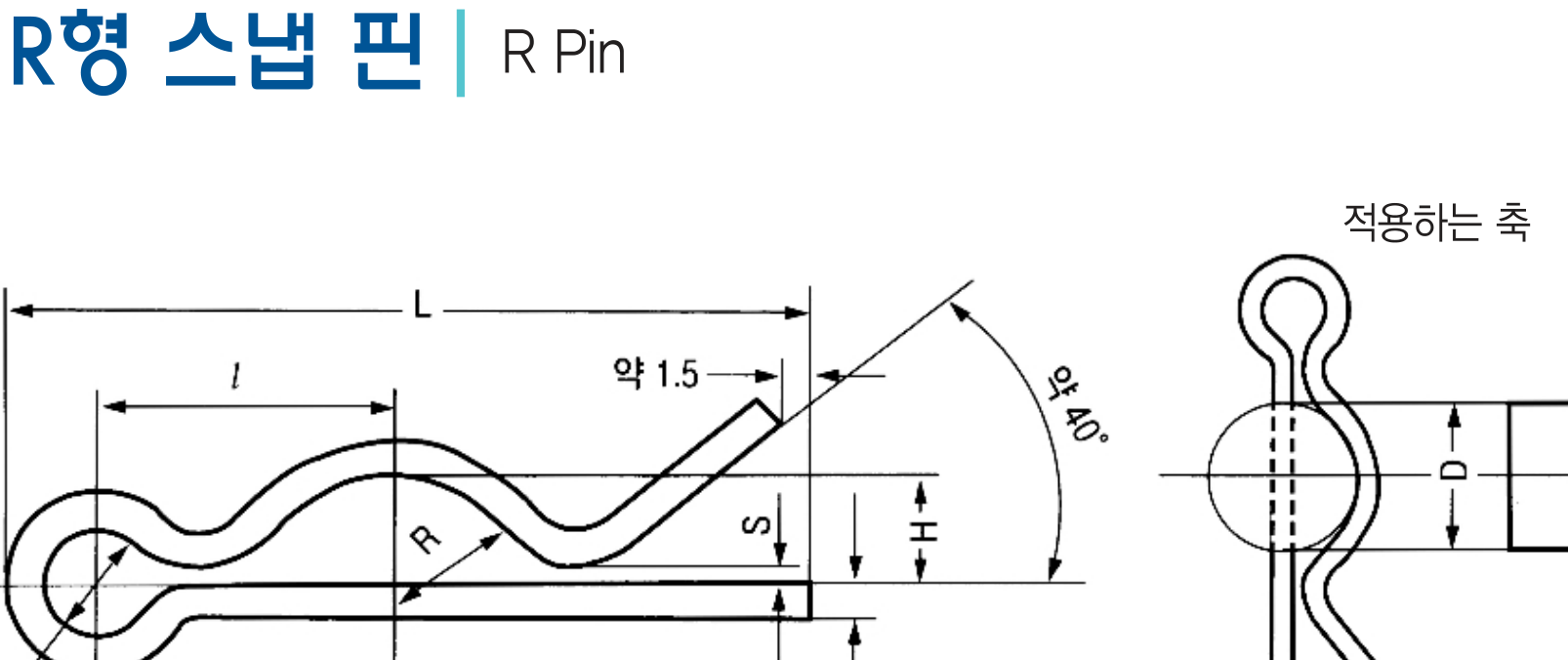

단위: mm · R형 스냅 핀 (R Pin) · Size No. · d₂ · L · d · 스프링강/스텐

🔎 Size No.로 찾기

Size No.	d₂	L	d
4	3	16.3	1
5	3	17.9	1
6	3.6	21.2	1.2
8	4.8	27.7	1.6
10	5.4	32.6	1.8
12	5.4	35.8	1.8
14	6	40.6	2
16	6	43.8	2
19	7	48	2.3
25	10	55	3
30	20	85	4

재질: SWRH57A~82B(스프링강) · 스프링용 스테인리스(주문제작) / 용도: 빠른 탈착 축 고정 / 단위 mm / Size No.는 적용 축경 기준 / 4.0 ~ 30.0 보유 — 그 외 비규격 주문제작·문의.

규격·수량에 따라 가격이 달라집니다.

🛒

규격별 낱개·소포장 구매는 네이버 스마트스토어(instalay)에서 가능합니다.

📦

재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.

🛠️

표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.

호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.
