평행핀 (Straight Pin)

Straight Pin · ± 공차 · 재질 SM45C · SUS

정밀 평행핀(다웰핀)으로, 부품의 위치 결정·고정에 사용합니다. 호칭경 d 3~30, 플러스/마이너스 공차, 길이 5~110mm. 재질 SM45C·SUS303F·SUS304.

규격Straight / Dowel Pin

적용 위치위치 결정·고정

재질SM45C · SUS303F · SUS304

표면처리—

호칭경호칭경 d 3 ~ 30

국내 생산전 규격 보유소량 주문 가능비규격 제작

🛒 스마트스토어에서 구매 📞 고객센터 031-766-1555

규격표

단위: mm · 평행핀 (Straight Pin) · 호칭경 d · ± 공차 · 재질 SM45C/SUS

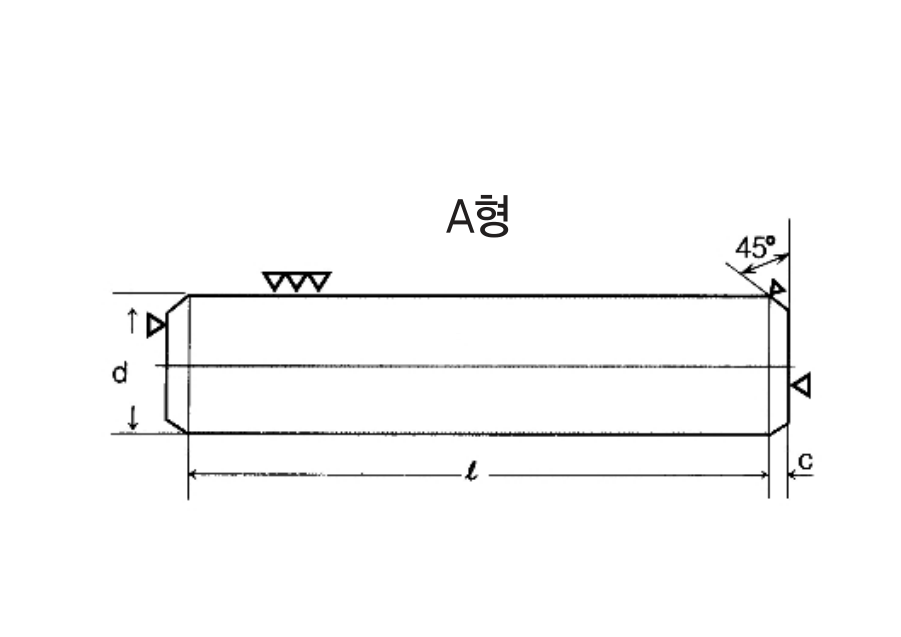

평행핀 치수 도면 — 치수 기호 — d 지름(± 공차) · l 길이 · c 모따기

← 좌우로 밀어 전체 호칭경을 확인하세요 →

호칭경 d	3	4	5	6	8	10	12	13	16	20	25	30
길이 L	↓ 호칭경별 보유 길이 (○ = 보유)
5	○
6	○	○	○
8	○	○	○	○
10	○	○	○	○	○
12	○	○	○	○	○	○
15	○	○	○	○	○	○	○
20	○	○	○	○	○	○	○	○	○
25	○	○	○	○	○	○	○	○	○
30	○	○	○	○	○	○	○	○	○	○	○	○
35	○	○	○	○	○	○	○	○	○	○	○	○
40	○	○	○	○	○	○	○	○	○	○	○	○
45	○	○	○	○	○	○	○	○	○	○	○	○
50	○	○	○	○	○	○	○	○	○	○	○	○
55				○	○	○	○	○	○	○	○	○
60				○	○	○	○	○	○	○	○	○
65					○	○	○	○	○	○	○	○
70						○	○	○	○	○	○	○
80							○	○	○	○	○	○
90								○	○	○	○	○
100									○	○	○	○
110										○	○	○

■ 공차 (호칭경 공통)플러스 공차 0 ~ +0.01 · 마이너스 공차 0 ~ -0.01

재질: SM45C · SUS303F · SUS304 / 용도: 연결핀 / 플러스 공차 0~+0.01 · 마이너스 공차 0~-0.01 / 끝단 45° 모따기(c) / 단위 mm · 호칭경 d 3 ~ 30, 표준 길이는 호칭경별 위 표 참조 — 치수표 외 주문 제작 문의.

구매 · 배송

규격·수량에 따라 가격이 달라집니다.

🛒

온라인 구매

규격별 낱개·소포장 구매는 네이버 스마트스토어(instalay)에서 가능합니다.

📦

출고

재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.

🛠️

비규격 제작

표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.

필요한 규격이 표에 없으신가요?

호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.
