내부에 암나사(탭)를 가공한 다웰핀으로, 분해·인발이 쉬운 위치 결정용입니다. 호칭경(외경 d) Ø5 ~ Ø20, 지름 공차 m6. 재질 SUJ2·SM45C.

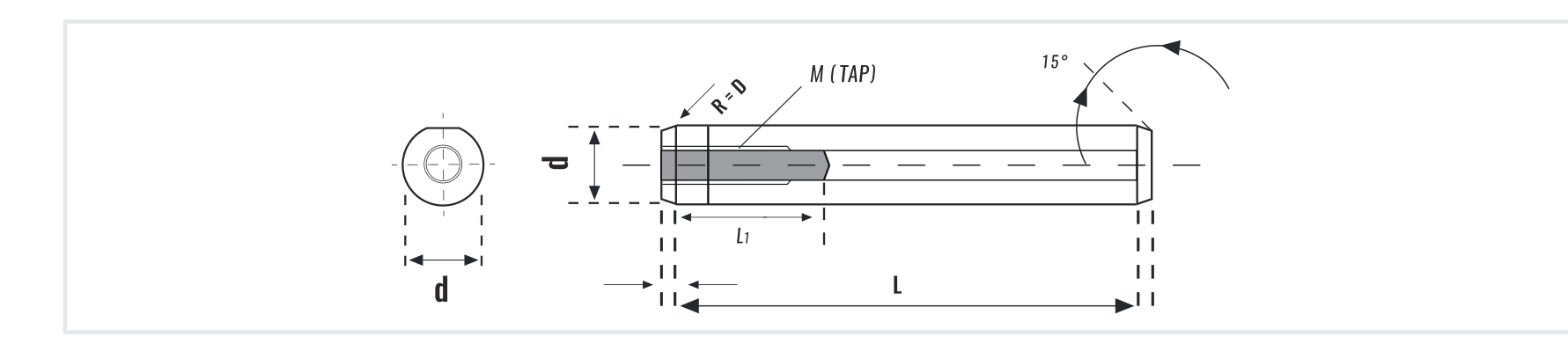

단위: mm · MSTM 탭 핀 · 암나사 M×Pitch · 지름 D(P6·m6) · 재질 SUJ2/SM45C
← 좌우로 밀어 전체 길이를 확인하세요 →
| d | 나사 M×pitch | 길이 L (○ = 보유) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 100 | ||
| 5 | M3×0.5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 6 | M4×0.7 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 8 | M5×0.8 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 10 | M6×1.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 12 | M8×1.25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 13 | M8×1.25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 16 | M10×1.5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 20 | M10×1.5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
재질: SM 45C · SUJ II(공차 별도 제작) / 용도: 연결핀(탭 구멍형 다웰핀) / 공차: 플러스 전용 0 ~ +0.01 (호칭경 공통) / 끝단 R·15° / 단위 mm · ○ = 보유 길이 — 위 치수 외 별도 문의.
규격·수량에 따라 가격이 달라집니다.
재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.
표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.
호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.
