MS 핀 (Straight Dowel Pin)

MS Pin · 정밀 다웰핀 · 재질 S45C

한쪽 끝을 R가공한 정밀 다웰핀(MS 핀)입니다. 호칭경 D 3~12, 지름 공차 +0.005~+0.010, 길이 10~45mm. 정밀 금형·치공구 위치 결정용입니다.

규격MS Straight Dowel Pin

적용 위치정밀 위치 결정(금형·치공구)

재질S45C

표면처리—

호칭경호칭경 D 3 ~ 12

국내 생산전 규격 보유소량 주문 가능비규격 제작

규격표

단위: mm · MS 핀 (Straight Dowel Pin) · 호칭경 D · 길이 L · 재질 S45C

← 좌우로 밀어 전체 길이를 확인하세요 →

호칭경 d	10	15	20	25	30	35	40	45	50	55	60	70	80
3	○	○	○	○	○
4	○	○	○	○	○	○	○
5	○	○	○	○	○	○	○
6	○	○	○	○	○	○	○	○	○	○	○
8			○	○	○	○	○	○	○	○	○	○	○
10			○	○	○	○	○	○	○	○	○	○	○
12					○	○	○	○	○	○	○	○	○
13					○	○	○	○	○	○	○	○	○

■ 공차 (호칭경 공통)플러스 공차 0 ~ +0.01 · 마이너스 공차 0 ~ -0.01

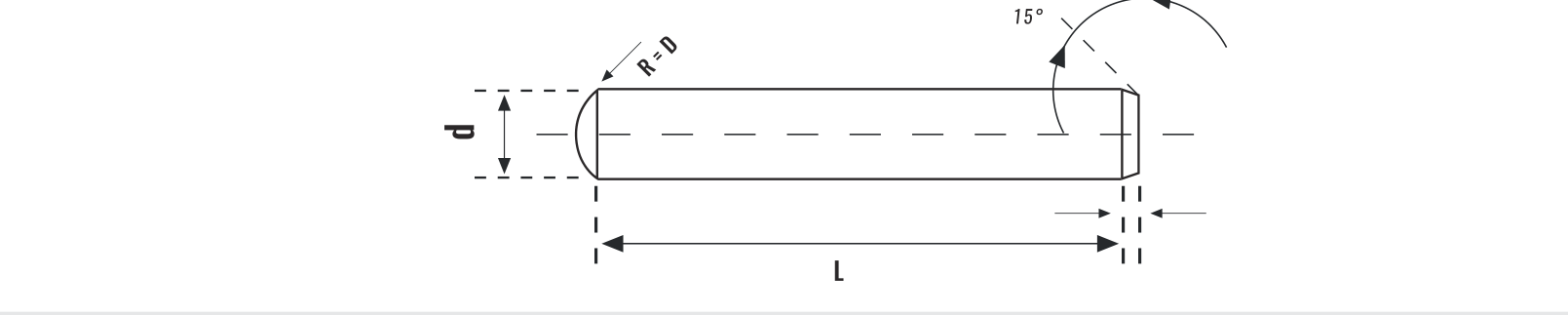

재질: SM45C · STS304 / 용도: 연결핀(스트레이트 다웰핀) / 끝단 R·15° 처리 / 단위 mm · 호칭경 d 3 ~ 13, 표준 길이는 호칭경별 위 표 참조 — 그 외 문의.

규격·수량에 따라 가격이 달라집니다.

🛒

규격별 낱개·소포장 구매는 네이버 스마트스토어(instalay)에서 가능합니다.

📦

재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.

🛠️

표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.

호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.
