볼베어링용 디스크 스프링

Ball Bearing Disc Spring · 베어링 예압용

볼베어링의 축방향 예압(preload)에 사용하는 접시형 디스크 스프링입니다. 베어링 규격(623·6000·6200·6300 계열 등)에 맞춰 외경 De 9.8~358mm를 보유합니다.

규격볼베어링 예압용 디스크 스프링

적용 위치볼베어링 축방향 예압

재질스프링강

표면처리흑착색 / 인산염피막(요구시)

호칭경외경 De 9.8 ~ 358 · 베어링 623~6240

국내 생산전 규격 보유소량 주문 가능비규격 제작

🛒 스마트스토어에서 구매 📞 고객센터 031-766-1555

규격표

단위: mm · 볼베어링용 디스크 스프링 · De · Di · t · l · h · s · F(N) · 적용 베어링 No.

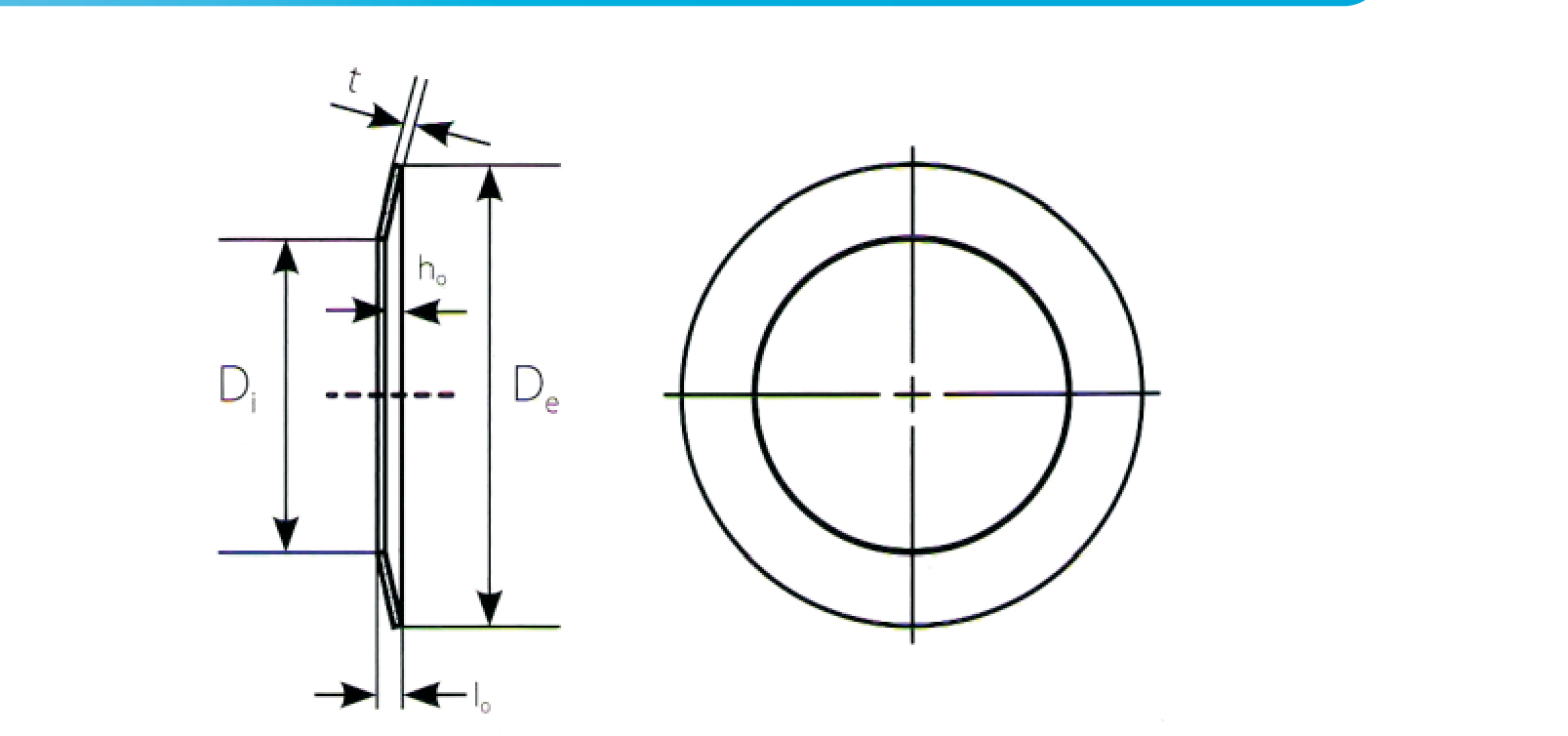

볼베어링용 디스크 스프링 치수 도면 — 치수 기호 — De 외경 · Di 내경 · t 두께 · l · h₀ 콘높이 · s 변위(=0.75·h₀) · F 스프링력

🔎 규격 빠른 찾기

De	Di	t	l	h₀	s	F(N)	적용 베어링 No.
9.8	6.2	0.2	0.4	0.2	0.15	23.10	623
12.8	7.2	0.25	0.5	0.25	0.19	29.30	624
15.8	8.2	0.25	0.55	0.3	0.23	23.00	625	634
18.8	9.2	0.3	0.65	0.35	0.26	31.30	626	635
18.8	10.2	0.35	0.7	0.35	0.26	50.60	607
21.8	12.3	0.35	0.75	0.4	0.3	46.30	608	627
23.7	14.3	0.4	0.9	0.5	0.38	80.60	609
25.7	14.3	0.4	0.9	0.5	0.38	63.40	6000	629
27.7	17.3	0.4	1	0.6	0.45	80.00	6001
29.7	17.4	0.4	1.1	0.7	0.53	82.80	6200
31.7	20.4	0.4	1.1	0.7	0.53	81.00	6002	6201
34.6	20.4	0.4	1.1	0.7	0.53	61.40	6300
34.6	22.4	0.5	1.2	0.7	0.53	118.30	6003	6202
36.6	20.4	0.5	1.3	0.8	0.6	110.20	6301
39.6	25.5	0.5	1.3	0.8	0.6	89.20	6203
41.6	25.5	0.5	1.4	0.9	0.68	113.30	6004	6302
46.5	30.5	0.5	1.5	0.9	0.68	153.40	6005	6204	6303
51.5	35.5	0.6	1.5	0.9	0.68	135.40	6205	6304
54.5	40.5	0.6	1.5	0.9	0.68	141.30	6006
61.5	45.5	0.7	1.6	1.1	0.83	175.60	6007	6206	6305
67.5	50.5	0.7	1.7	1	0.75	161.20	6008
71.5	45.5	0.7	2.1	1.4	1.05	184.80	6306
71.5	50.5	0.7	2.1	1.4	1.05	218.30	6207
74.5	55.5	0.8	2.3	1.5	1.13	227.50	6009	6307
79.5	55.5	0.8	2.3	1.5	1.13	263.40	6010	6208
79.5	60.5	0.9	2.5	1.6	1.2	358.70	6209
84.5	60.5	0.9	2.5	1.6	1.2	287.70	6308
89.5	60.5	0.9	2.5	1.6	1.2	335.20	6011	6210
94.5	75.5	0.9	2.2	1.2	0.9	324.70	6012
99	65.5	1	2.6	1.6	1.2	292.30	6309
99	70.5	1	2.6	1.6	1.2	332.20	6013	6211
109	70.5	1.25	2.7	1.45	1.09	357.10	6212	6310
109	75.5	1.25	2.7	1.45	1.09	397.90	6014
114	90.5	1.25	2.45	1.45	0.9	398.10	6015
119	75.5	1.25	2.8	1.55	1.17	319.90	6311
119	85.5	1.25	2.8	1.55	1.16	392.50	6213
124	90.5	1.25	3	1.75	1.31	444.70	6214
129	85.5	1.25	3.2	1.95	1.46	405.10	6312
129	95.5	1.25	3.2	1.95	1.46	500.00	6017	6215
139	90.5	1.25	3.25	2	1.5	353.60	6313
139	101	1.25	3.25	2	1.5	429.30	6018	6216
149	95.5	1.5	3.2	1.7	1.28	379.40	6314
149	106	1.5	3.2	2	1.5	450.20	6217
159	101	1.5	3.5	2	1.5	412.20	6315
159	111	1.5	3.5	2	1.5	447.30	6218
169	121	1.5	3.8	2.3	1.73	546.20	6219	6316
179	121	2	4.2	2.2	1.65	864.00	5317
179	126	2	4.2	2.2	1.65	928.20	6024	6220
189	121	2	4.3	2.3	1.73	758.80	6318
189	131	2	4.3	2.3	1.73	858.30	6221
198	131	2	4.5	2.5	1.88	811.80	6319
198	141	2	4.5	2.5	1.88	922.80	6026	6222
213	151	2.25	4.5	2.25	1.69	941.10	6320	6224
223	161	2.25	4.6	2.35	1.76	942.40	6321
228	161	2.25	4.95	2.7	2.03	1036.20	6226
238	161	2.25	5.25	3	2.25	1020.90	6322
248	171	2.5	5	2.5	1.88	1004.70	6228
258	171	2.5	5.5	3	2.25	1106.40	6324
268	181	2.5	5.7	3.2	2.4	1155.00	6230
278	181	2.5	6	3.5	2.63	1154.90	6326
288	191	2.75	5.75	3	2.25	1145.20	6232
298	191	2.75	6.35	3.6	2.7	1306.90	6328
308	202	3	6.1	3.1	2.33	1299.90	6234
318	212	3	6.2	3.2	2.4	1302.10	6236	6330
338	232	3	6.6	3.6	2.7	1414.60	6238	6332
358	242	3	7.2	4.2	3.16	1528.90	6240

재질: 스프링강 / 용도: 볼베어링 축방향 예압 / 단위 mm / s = 0.75·h₀ 변위 시 스프링력 F(N) / 각 규격에 적용 볼베어링 번호 병기 / 표준 외 치수는 주문제작·문의.

구매 · 배송

규격·수량에 따라 가격이 달라집니다.

🛒

온라인 구매

규격별 낱개·소포장 구매는 네이버 스마트스토어(instalay)에서 가능합니다.

📦

출고

재고 보유 규격은 오후 2시 이전 주문 시 당일 출고됩니다.

🛠️

비규격 제작

표준에 없는 치수·재질은 도면·샘플로 주문제작해 드립니다.

필요한 규격이 표에 없으신가요?

호칭경·수량·재질만 알려주시면 빠르게 견적·제작 안내해 드립니다.
